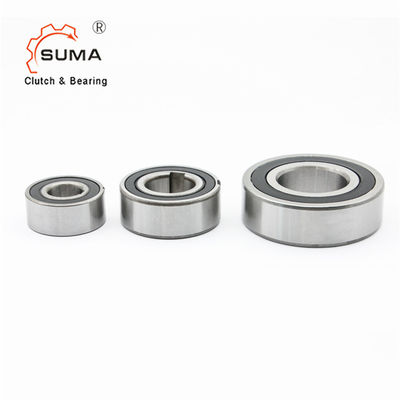

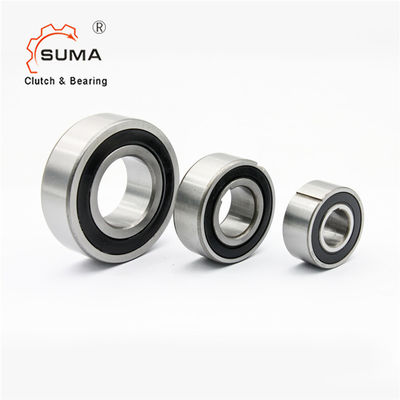

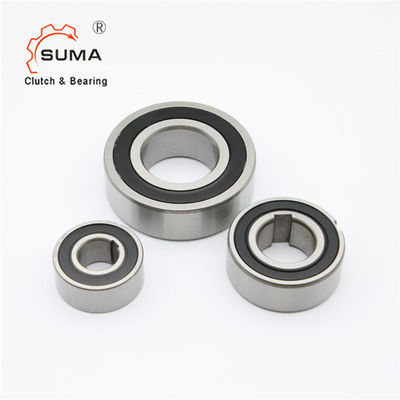

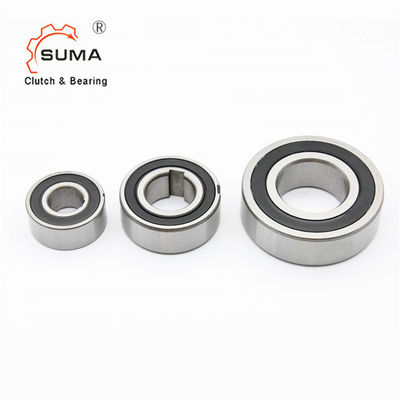

کارخانه بلبرینگ کلاچ یک طرفه CSK8-CSK40 Sprag Freewheel
ترس ها
انواع CSK و CSK...2RS چرخ های آزاد از نوع sprag هستند که در بلبرینگ های سری 62.. (به جز سایز 40) یکپارچه شده اند.
آنها دارای تکیه گاه یاتاقان هستند، گریس تحویل داده شده روغن کاری شده و در برابر گرد و غبار بیش از 0.3 میلی متر محافظت می شوند.
استفاده از مهر و موم اضافی از نوع نایلوس مخصوصاً زمانی که دمای کار بیش از 50 درجه سانتیگراد باشد توصیه می شود.روغن کاری حمام روغن نیز امکان پذیر است.
علاوه بر مدل اصلی CSK، نوع CSK..P دارای یک کلید در مسابقه داخلی است.به همین دلیل می توان آن را به یک شفت به تلرانس k6 کلید زد.نژاد بیرونی همچنان باید در یک محفظه سفت و سخت با تحمل N6 فشرده شود.
CSK..PP دارای یک کلید در هر دو نژاد درونی و بیرونی است.تلورانس های نصب توصیه شده h6 روی شفت و H6 در یک محفظه صلب است.
لطفاً زمانی که دمای محیط یا دمای کار در محدوده 5+ تا 60+ درجه سانتیگراد نیست با ما تماس بگیرید.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سری بلبرینگ | تحمل بارها | وزن | گشتاور را بکشید | |||||||
پویا | استاتیک | |||||||||||
CSK..P | د | TKN1) | nmax | D | L | ب | تی | سی | C0 | TR | ||
[mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [کیلوگرم] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
