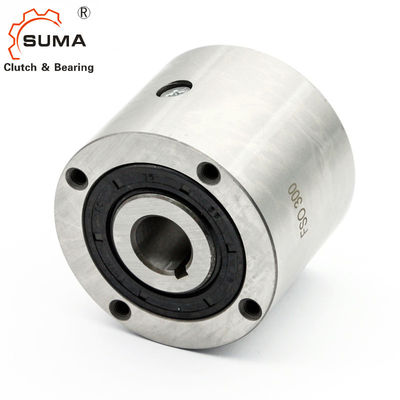

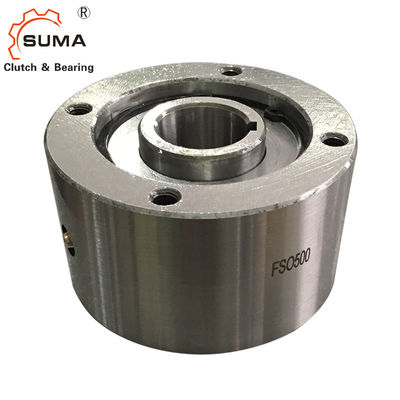

بلبرینگ کلاچ بادامک FSO600 HPI600 3150 نیوتن متر
امکانات
انواع FSO، FSO-GR، و HPI 300 تا 700، چرخهای آزاد از نوع اسپراگ هستند که دارای دو یاتاقانهای توپی هستند که با استفاده از دو بلبرینگ، مهر و موم شده و پشتیبانی میشوند.
واحدها با توجه به نوع روغن یا گریس روانکاری شده تحویل می شوند.
این یک طرح با مکمل کامل اسپراگ است که گشتاور بسیار بالایی را برای یک قطر مشخص می دهد.هر گونه اضافه بار توسط تکیه گاه اسپراگ به اسپراگ مقاومت می کند و از کج شدن اسپراگ به سمت بالا جلوگیری می کند.
روغن کاری
انواع FSO و HPI روغن کاری می شوند و از آب بند استاندارد لبه محور استفاده می کنند.
نوع FSO-GR روغن کاری شده با گریس است و می تواند به مهر و موم های لابیرنت بدون تماس مجهز شود.
نوع HPI مخصوص برنامه های نمایه سازی با سرعت بالا طراحی شده است.
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
گشتاور تیKN1 [Nm] |
سرعت بیش از حد [دقیقه-1] |
DIMENSION ( میلی متر ) | روان کننده | وزن | کشش گشتاور | |||||||||||||||
FSO FSO-GR HPI |
FSO nحداکثر2) |
FSO-GR nحداکثر3) |
dH7-bxh |
d4) حداقل حداکثر |
آ |
ب -0.05 |
سی | E | اف | جی | z | جی | ک | L | f | FSO | FSO..GR | HPI | [کیلوگرم] | تیآر[Ncm] | ||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
یادداشت
1) T max = 2 ×T KN »به صفحه انتخاب 10 تا 13 مراجعه کنید
2) نژاد درونی/ نژاد بیرونی
3) مهر و موم دخمه پرپیچ و خم نژاد درونی/خارجی نژاد
4) سوراخ اینچ در صورت درخواست موجود است
5) فقط برای سوراخ های بزرگ
اندازه 600 > 50 میلی متر
اندازه 700 > 75 میلی متر
*) 6 سوراخ با فاصله مساوی 60°به علاوه 2 سوراخ اضافی در 180°»به دستورالعمل های نصب و نگهداری مراجعه کنید
نصب و اتصال
