زمان تحویل: | 3-5 روز | نام محصول: | بلبرینگ دنبال کننده بادامک CFH-1-S |
---|---|---|---|
مواد: | بلبرینگ فولادی GCr15 | سطح مسابقه بیرونی: | استوانه ای |
بسته: | هر کدام در کیسه پلاستیکی + جعبه کارتن | ضمانتنامه: | 6 ماه |
بندر: | شانگهای / نینگبو | OEM: | تایید کنید |
برجسته: | دنبال کننده بادامک نوع گل میخ CFH-1-B,دنبال کننده بادامک گل میخ GCr15,دنبال کننده بادامک گل میخ CFH-1-B |

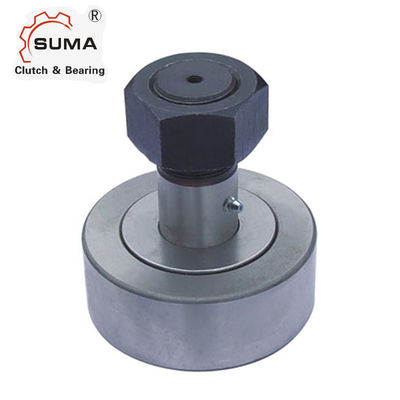

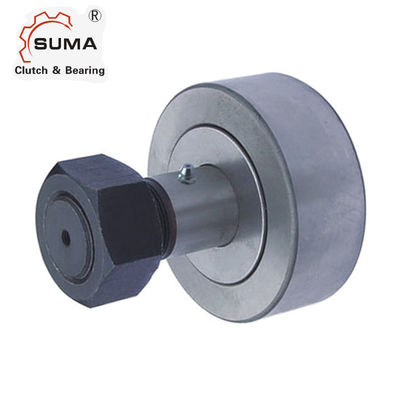

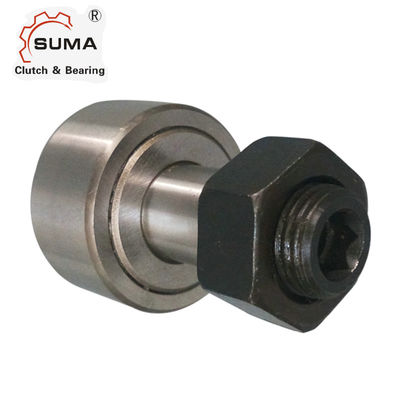

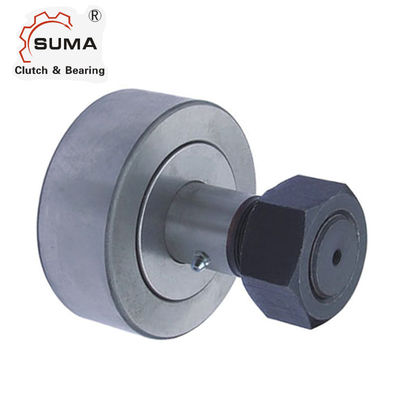

دنبال کننده بادامک نوع گل میخ سری CFH و CFH-S Heavy Duty CFH-1-S
امکانات
عملکردهای معمولی یک دنبال کننده بادامک، ارائه پشتیبانی ضد اصطکاک حرکت خطی یا دنبال کردن سطح بادامک است.
SUMA Stud Cam Follower برای مقاومت در برابر شوک متناوب، بارگذاری و الزامات دقت مرتبط با این برنامه ها طراحی شده است.
کاربرد :
خوردنی و آشامیدنی | تجهیزات بسته بندی | جابجایی مواد واحد |
گیاهان خودرو | حفاری نفتی | کارخانه های فولاد |
منسوجات / چاپ | تجهیزات اتوماسیون | ابزارهای ماشینی |
داده های فنی
ابعاد و ظرفیت ها
مهر و موم شده BRG نه |
مهر و موم شده BRG نه |
غلتک DIA (RD) |
غلتک WIDTH (W) |
STUD DIA (SD) |
STUD طول (SL) |
MIN نخ طول (TL) |
خوب نخ |
سوراخ روغن | مسکن DIA +.0002 -.0003 |
RRCOM CL AMPING گشتاور LBS. که در |
حداکثر ایستا ظرفیت LBS. |
پایه ای DYN. رتبه بندی LBS. |
|
سوراخ مرکز (HC) |
سوراخ DIA (HD) |
||||||||||||
CFH-1/2 | CFH-1/2-S | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-9/16 | CFH-9/16-S | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-5/8 | CFH-5/8-S | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-11/16 | CFH-11/16-S | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-3/4 | CFH-3/4-S | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-7/8 | CFH-7/8-S | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-1 | CFH-1-S | 1000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/8 | CFH-1 1/8-S | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/4 | CFH-1 1/4-S | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 1/2 | CFH-1 1/2-S | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 3/4 | CFH-1 3/4-S | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 10003 | 2250 | 15840 | 6385 |
CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 10003 | 2250 | 15840 | 6385 |
CFH-2 | CFH-2-S | 2000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
CFH-2 1/4 | CFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
CFH-2 1/2 | CFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
CFH-2 3/4 | CFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
CFH-3 | CFH-3-S | 3000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
CFH-3 1/4 | CFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
CFH-3 1/2 | CFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
CFH-4 | CFH-4-S | 4000 | 2000 | 2000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 20003 | 5000 | 89540 | 29985 |
CFH-5-S | 5000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
CFH-6-S | 6000 | 3.250 | 3000 | 6 | 3 | 3-12 | 1 | 3/16 | 30003 | 5000 | 160900 | 60000 | |
CFH-7-S | 7000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 |
