بلبرینگ سوزنی یک طرفه فنجانی HF3020 HF3520
داده های فنی
سوزن غلتکی نوع پوسته یک طرفه HF3020 HF3020 نوع پوسته غلتکی سوزنی، این یک اندازه محبوب است که می تواند در بسیاری از برنامه ها استفاده شود که از این اندازه 30mm x 37mm x 20mm استفاده می کنند.
محدوده حفره داخلی | 3-35 میلی متر |
محدوده حفره بیرونی | 6.5-42 میلی متر |
محدوده ارتفاع | 6-20 میلی متر |
محدوده گشتاور | 0.2-121 نیوتن متر |
بسته | بسته رول + جعبه کارتن |
ابعاد و ظرفیت ها
قطر شفت | نام بلبرینگ | جرم تقریبا | ابعاد | گشتاور مجاز | محدود کردن سرعت |
کشیده شده مناسب بلبرینگ جام |
||||
دیا شفت. | دیا بیرونی. | ضخامت | شفت دوار Min-1 | حلقه بیرونی چرخان Min-1 | ||||||
میلی متر | چشمه های پلاستیکی | چشمه های فولادی | g | میلی متر | نیوتن متر | دور در دقیقه | دور در دقیقه | |||
3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | HK0306TN | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | HK0408TN | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | HK0608 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | HK081410 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | HK081610 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 | |
HF101612 | 4.8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |

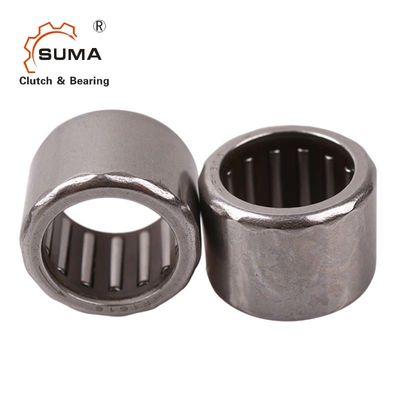

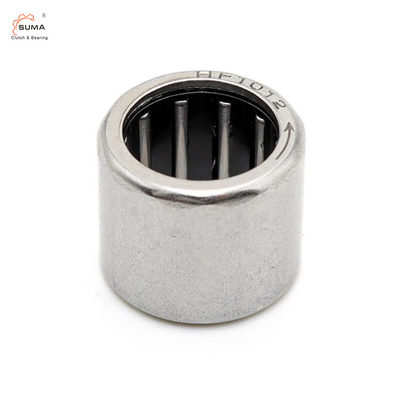

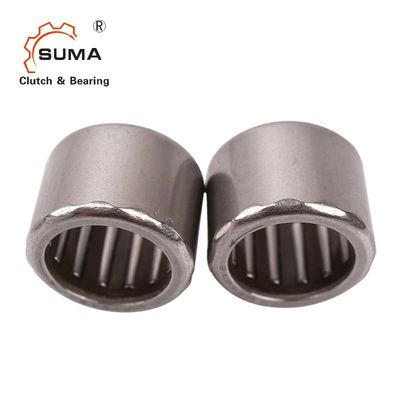

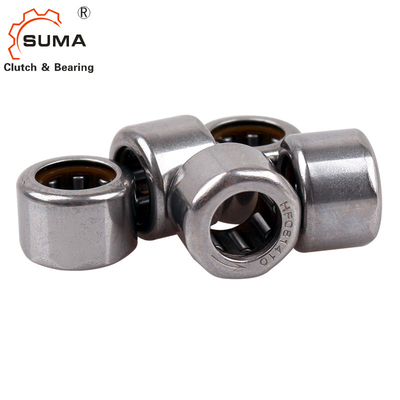

تصاویر
