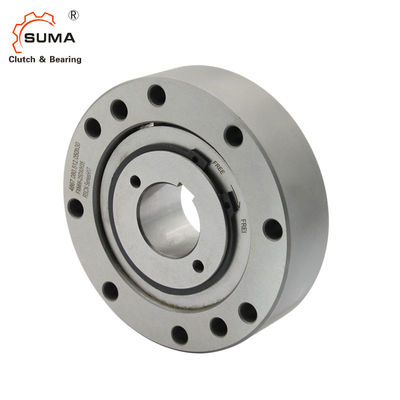

CKF-A35110 40 MM 6000 RPM بک استاپ اسپراگ کلاچ یک طرفه
امکانات
CKF-A یک کلاچ یک طرفه از نوع اسپراگ بدون تماس است.حلقه داخلی برای عملکرد یک طرفه بدون پشتیبانی یاتاقان طراحی شده است.بلبرینگ باید برای اطمینان از هم محوری حلقه داخلی و حلقه بیرونی هنگام استفاده نصب شود.
هنگام استفاده به منظور جلوگیری از برگشت، باید بررسی شود که سرعت نباید کمتر از حداقل مقدار مجاز برای تجاوز از سرعت باشد، همانطور که در جدول زیر نشان داده شده است.
این مدل عمدتاً برای جلوگیری از برگشت در شرایط کار با سرعت بالا استفاده می شود.همچنین می توان از آن برای دستگاه سوئیچینگ درایو گوه ای سرعت بالا و کلاچ با سرعت بالا استفاده کرد.
داده های فنی
مورد | CKF-A35110 |
مواد | GCr15 |
بی حوصله دیا. | 35 میلی متر |
دیا بیرونی. | 100 میلی متر |
عرض (B) | 40 میلی متر |
ظرفیت گشتاور | 425 نیوتن متر |
سرعت محدود کننده بیش از حد (مسابقه درونی) | 6000 دور در دقیقه |
سرعت محدود کننده بیش از حد (مسابقه بیرونی) | 740 دور در دقیقه |
وزن | 2.1 کیلوگرم |
بسته | جعبه کارتن یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
تایپ کنید | گشتاور نیوتن متر |
غلبه بر سرعت محدود در دقیقه |
d[H7] | D[h7] | e[H7] | اف | جی | سی | ب | آ | n-d1 | bn*tn | وزن [کیلوگرم] |
|
خارج از مسابقه | نژاد درونی | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
