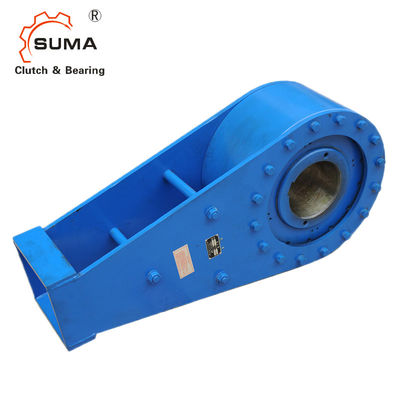

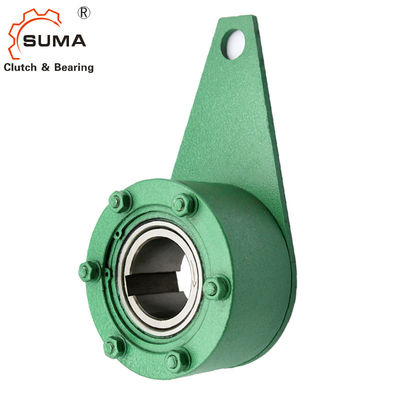

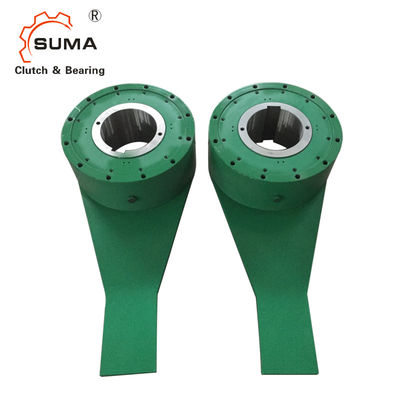

تسمه نقاله پشتی BS65R 200RPM GCr15 بادامک کلاچ
امکانات
سری BS-R تعمیر و نگهداری آسان روانکاری را ارائه می دهد.
1. حلقه V را از قبل در جهت صحیح وارد میل نقاله کنید.
2. BS Cam Clutch را ایمن روی شفت نصب کنید.فشار را فقط روی قسمت انتهایی مسابقه داخلی اعمال کنید
هنگام قرار دادن BS Cam Clutch روی شفت.مستقیماً با چکش به مسابقه داخلی ضربه نزنید یا فشار وارد نکنید
در نژاد بیرونی(برای نصب و استفاده به صفحه 13 مراجعه کنید)
3. درزگیر ارائه شده را به قسمت انتهایی قسمت داخلی و بسته بندی بمالید و واحد BS Cam Clutch را به آن ثابت کنید.
محور نوار نقاله با صفحه انتهایی.در عین حال، برای جلوگیری از نشت روغن، از واشر آب بند روی هر پیچ استفاده کنید.
ابعاد و ظرفیت ها
مدل |
گشتاور ظرفیت (N·m) |
منفذ قطر دامنه |
حداکثر غلبه بر (r/m) نژاد درونی |
آ |
ب |
سی |
PCD E |
اف |
جی |
اچ |
ک |
L |
م |
ن |
پ |
س |
آر |
BS65R | 1570 | 40 تا 65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2,450 | 50 تا 75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5,880 | 60 تا 85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7840 | 70 تا 95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10800 | 80 تا 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15700 | 90 تا 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
مدل |
گشتاور ظرفیت (N·m) |
منفذ قطر دامنه |
در حال اجرا نژاد |
آ |
ب |
سی |
PCD E |
اف |
جی |
L |
من |
جی |
آر |
پ |
س |
حداقل |
حداکثر |
BS160R | 24500 | 100 تا 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 تا 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
مدل |
گشتاور ظرفیت (N·m) |
منفذ قطر دامنه |
در حال اجرا نژاد |
آ |
ب |
سی |
PCD E |
اف |
جی |
من |
L |
م |
ن |
O |
پ |
س |
حداقل |
حداکثر |
BS 220R | 49000 | 150 تا 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 تا 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 تا 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 تا 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 تا 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 تا 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 تا 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 تا 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
یادداشت:
1. کلاچ بادامک BS-R را می توان با توجه به مشخصات شما خسته کرد، اما لطفاً قطر سوراخ را با تلورانس و راه کلید مشخص کنید.
ابعاد
2. بازوهای گشتاور اختیاری هستند.بازوی نشان داده شده در بالا فقط برای مرجع شما است.در صورت لزوم، لطفاً آن را در سفارش خود مشخص کنید.
نصب و اتصال
4. پس از تمیز کردن داخل مخزن روغن، درزگیر را روی سطح جفت شده مخزن روغن بمالید.روغن را قرار دهید
سطح سنج به صورت عمودی (خط قرمز پایین است و آبی در بالا) برای مدل های BS65R تا BS200R.مخزن نفت را نصب کنید
تا انتهای مسابقه بیرونی با پیچ و مهره، در حالی که برای مدل های BS220R و بالاتر، مخزن روغن را روی
پشتیبان آب بندی با استفاده از پیچ و مهره.با احتیاط از نفوذ گرد و غبار به بادامک کلاچ یا مخزن روغن جلوگیری کنید.
5. حلقه V از قبل درج شده را به طور کامل فشار دهید تا سطح پوشش گرد و غبار نزدیک شود.
6. در صورت افزایش دمای محیط 40 درجه سانتیگراد و بالاتر، توصیه می شود از سپر یا سقف تنظیم شود و از مستقیم اجتناب شود.
نور خورشید به منظور افزایش طول عمر بادامک کلاچ.
