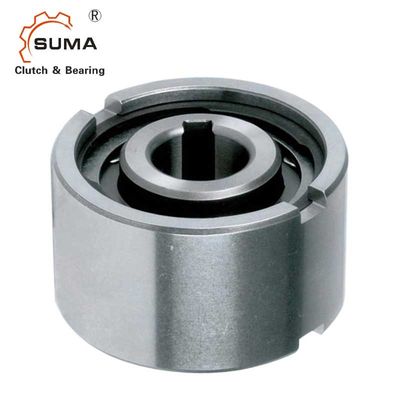

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag
  • NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag
  • NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag
  • NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag
  • NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag
NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag

محل منبع چین
نام تجاری SUMA
گواهی ISO SGS
شماره مدل NF20
جزئیات محصول
نام محصول:
بلبرینگ یک طرفه کلاچ NF20
مواد:
فولاد بلبرینگ GCr15
سرعت دوران:
3600 دور در دقیقه
واحد وزن:
0.6 کیلوگرم
ضمانتنامه:
1 سال
اندازه:
20*62*36 میلی متر
ظرفیت گشتاور:
188 نیوتن متر
OEM:
تایید کنید
برجسته:

NF One Way Sprag, 3600 RPM One Way Sprag, Freewheel One Way Sprag Clutch

,

3600RPM One Way Sprag

,

Freewheel One Way Sprag Clutch

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1
قیمت
USD10-USD15 PER PIECE
جزئیات بسته بندی
جعبه کارتن
زمان تحویل
10-15 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، Western Union، Paypal
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول

              NF 3600 RPM آزاد چرخ 36 میلی متری اسپراگ یک طرفه برای نوار نقاله

امکانات

نوع NF یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای حمایت از محوری مورد نیاز هستند

و بارهای شعاعیروغن کاری و آب بندی نیز باید توسط نصب انجام شود.

روانکاری استاندارد روغن است.قطر خارجی اسمی یک بعد استاندارد بلبرینگ است.یک ترتیب معمولی نصب این نوع در کنار یک یاتاقان با تلرانس های محفظه یکسان است، همانطور که در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت برای ایجاد تناسب پرس در محفظه H7 است.بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند.

اگر تلورانس هوزینگ به K6 باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید به اندازه کافی محکم باشد تا پس از مونتاژ منبسط نشود.

ابعاد و ظرفیت ها

تایپ کنید اندازه   سرعت بیش از حد   وزن
NF دH7 تیKN1) nimax2) nآمکس3) Dn6 D5 D6 ال تی بH11

　


[mm] [Nm] [دقیقه-1] [دقیقه-1] [mm] [mm] [mm] [mm] [mm] [mm] [کیلوگرم]
8 20 5000 6000 37 30 20 20 3 6 0.1
12 20 5000 6000 37 30 20 20 3 6 0.1
15 78 4500 5400 47 37 26 30 3.5 7 0.3
20 188 3000 3600 62 52 37 36 3.5 8 0.6
25 250 2200 2600 80 68 49 40 4 9 1.1
30 500 1800 2100 90 75 52.5 48 5 12 1.6
35 663 1600 1950 100 80 58 53 6 13 2.3
40 1100 1250 1700 110 90 62 63 7 15 3.1
45 1500 1100 1500 120 95 69 63 7 16 3.7
50 2375 850 1300 130 110 82 80 8.5 17 5.4
55 2500 800 1200 140 115 83 80 9 18 6.1
60 4250 700 1100 150 125 93.5 95 9 18 8.5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11.5 24 25.3
100 19625 400 600 260 210 157 150 14.5 28 42.1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag 0

یادداشت

1) T max = 2 × T KN

» به صفحه انتخاب 10 تا 13 مراجعه کنید

2) غلبه نژاد درونی

3) طغیان نژاد بیرونی


نصب و اتصال

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag 1

تصاویر

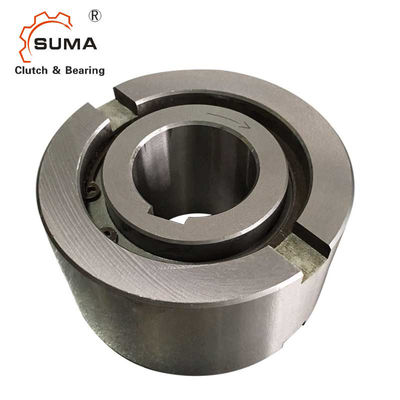

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag 2

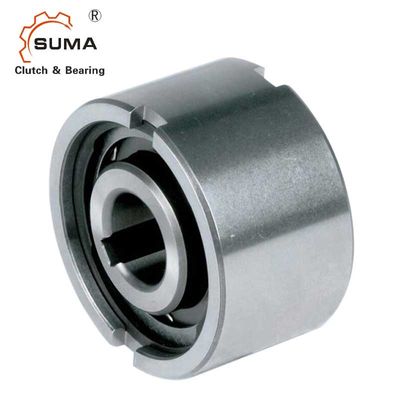

NF Series NF20 20*62*36mm 3600RPM نوار نقاله Freewheel One Way Sprag 3
