| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | KI164 |
ساخت بلبرینگ سفارشی KI164 1Wheel Sprag Freewheel
امکانات
نوع KI یک چرخ آزاد از نوع غلتکی است.این مجموعه ای متشکل از یک مسابقه داخلی و غلتک هایی است که در یک قفس پلی آمید نصب شده اند.این نوع واحد را نمی توان برچید.این برای مکانیسم های کوچک در تجهیزات اداری یا ماشین های بسته بندی طراحی شده است که در داخل چرخ دنده ها یا خوراک نصب می شوند.
غلطک ها
قطر داخلی چرخ دنده یا غلتک تغذیه به عنوان مسابقه بیرونی استفاده می شود.پشتیبانی یاتاقان اضافی مورد نیاز است و چرخ آزاد نباید تحت بارگذاری محوری قرار گیرد.نمونه های نصب در صفحه زیر نشان داده شده است.نژاد بیرونی نیازی به سخت شدن ندارد.دقیقهقدرت: 700 نیوتن بر میلی متر مربع
زبری سطح از 22 CLA تجاوز نمی کند. نصب بر روی شفت می تواند به صورت پرس متناسب با تحمل r6 یا چسب با فاصله 0.02 تا 0.05 میلی متر باشد.
اندازه‌های 8 میلی‌متر و بالاتر را می‌توان با یک کلید عرضه کرد. محدوده دمایی: -40 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد (عملکرد مداوم). دمای اوج 120+ درجه سانتی‌گراد برای دوره‌های زمانی کوتاه قابل قبول است.
داده های فنی
| نام محصول | بلبرینگ کلاچ یک طرفه KI164 |
| مدل | KI164 |
| مواد | GCr15 |
| قطر داخلی | 4 میلی متر |
| قطر خارجی | 16 میلی متر |
| ضخامت | 10 میلی متر |
| ظرفیت گشتاور | 0.8 نیوتن متر |
| سرعت بیش از حد مسابقه درونی | 1000 دور در دقیقه |
| سرعت بیش از حد مسابقه بیرونی | 8000 دور در دقیقه |
| وزن | 0.008 کیلوگرم |
| ساختار | نوع غلتکی |
| کاربرد | دستگاه نساجی، پنکه، هواکش، دستگاه چاپ |
| بسته | جعبه کارتن، جعبه چوبی یا سفارشی |
| شرایط پرداخت | TTL/C، D/A، D/P، Western Union، Paypal |
| زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت ها
|
تایپ کنید |
اندازه |
قطر داخلی |
تیKN1) (Nm) |
سرعت بیش از حد |
قطر خارج |
L1 (میلی متر) |
L (میلی متر) |
وزن |
|
|
KI |
دH7 (میلی متر) |
نimax2) (دقیقه-1) |
نآمکس3) (دقیقه-1) |
دیH7 (میلی متر) |
(کیلوگرم) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 | |
یادداشت
1) T max = 2 ×T KN
»به صفحه انتخاب 10 تا 13 مراجعه کنید
*) همچنین می توان با یک کلید به DIN 6885.1 عرضه کرد
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
نصب و اتصال

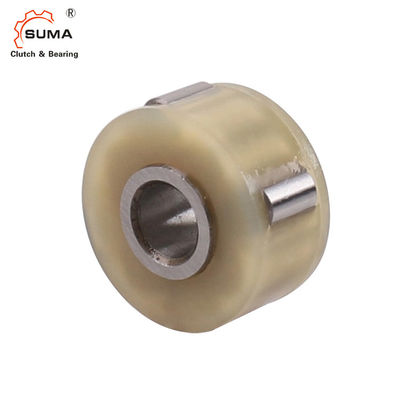

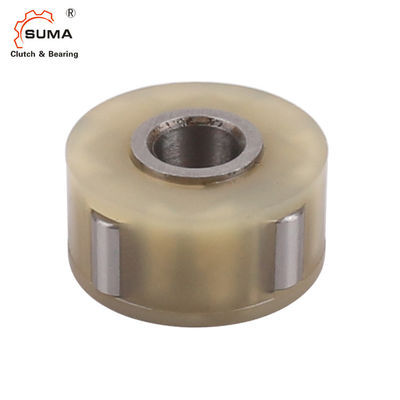

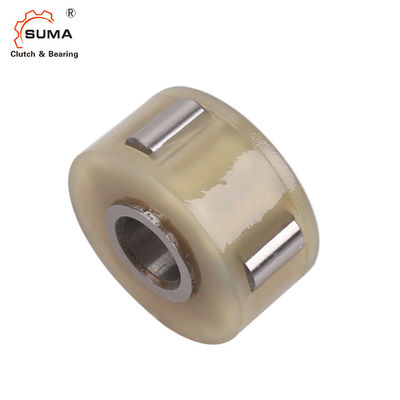

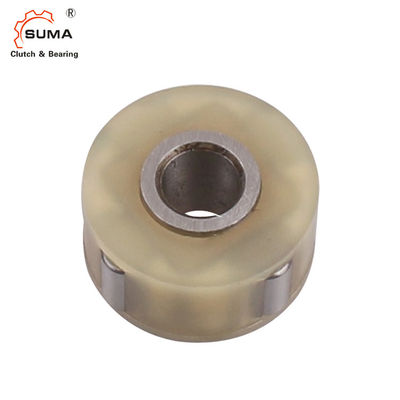

تصاویر
