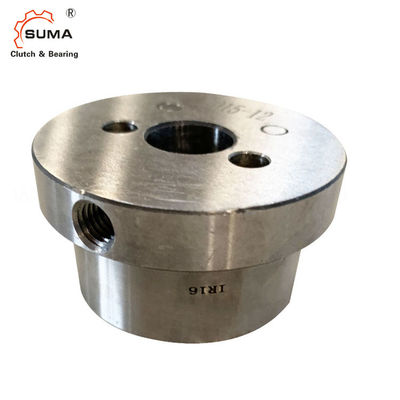

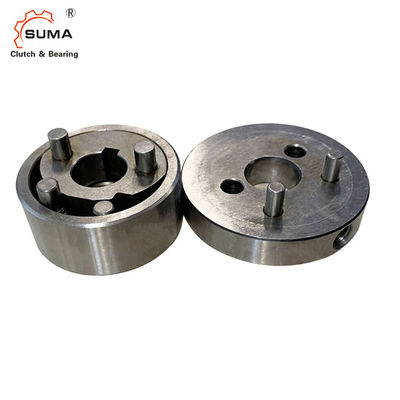

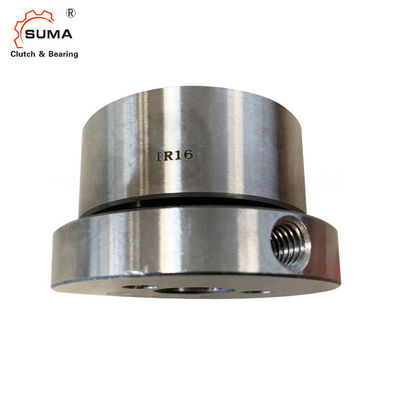

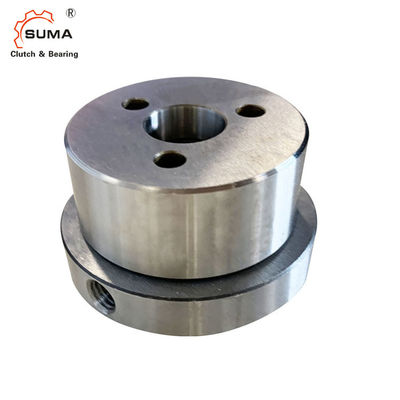

بلبرینگ های سفارشی ساخت دوطرفه قفل های برگشت ناپذیر IR16
امکانات
قفل های برگشت ناپذیر IR چرخ های آزاد غلتکی دو طرفه با پشتیبانی از بلبرینگ هستند.آماده نصب هستند.
قفل های برگشت ناپذیر IR به صورت زیر استفاده می شوند:
➧ دو طرفه بازیگری پشتیبان
گشتاور اسمی تا 100 نیوتن متر
سوراخ تا 35 میلی متر
در حالی که یک چرخ آزاد معمولی گشتاورها را از سمت محرک یا رانده تنها در یک حرکت چرخش منتقل می کند، با قفل برگشت ناپذیر IR این امکان وجود دارد که بخش محرکه را به حرکت درآورد.
شفت در هر دو جهت چرخش.بدون در نظر گرفتن جهت چرخشی که در آن اعمال می شود، یک عمل قفلی در برابر هرگونه گشتاور معکوس که از قسمت رانده می شود وجود دارد.
ابعاد و ظرفیت ها
چرخ آزاد اندازه |
تایپ کنید |
اسمی گشتاور |
خسته میلی متر |
آ* میلی متر |
ب* میلی متر |
سی میلی متر |
دی میلی متر |
E میلی متر |
جی** | L میلی متر |
M1 میلی متر |
M2 میلی متر |
ن میلی متر |
O میلی متر |
پ میلی متر |
س میلی متر |
آر میلی متر |
ت** میلی متر |
V میلی متر |
ز** |
وزن کیلوگرم |
IR 12 | آر | 8 | 12 | 13،8 | 4 | 2،2 | 42 | 11،2 | M4 | 17،7 | 24 | 12,0 | 8,0 | 9،5 | 5 | 5،5 | 26 | 5،7 | 3 | 0,15 | |
IR 16 | آر | 15 | 16 | 18،3 | 5 | 3,0 | 48 | 12،2 | M5 | 20،4 | 28 | 13،5 | 9،5 | 10،5 | 5 | 9،5 | 28 | 9،8 | 3 | 0,22 | |
IR 25 | آر | 48 | 25 | 28،5 | 8 | 3،2 | 85 | 20.0 | M6 | 30,0 | 48 | 22،5 | 19،1 | 19،5 | 10 | 5،5 | 55 | 12،2 | 3 | 1,10 | |
IR 35 | آر | 100 | 35 | 38,5 | 10 | 4،5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32،2 | 31،5 | 12 | 8،5 | 80 | 14،2 | 3 | 3,30 |
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.
* Keyway مطابق DIN 6885, page 1 •تحمل عرض کلید JS10.
** Z = تعداد سوراخ های ضربه خورده G در دایره زمین T.
نصب و اتصال
شیری که در مثال نشان داده شده یک شیر کنترلی یا قطع کننده است، با استفاده از یک چرخ دستی در جهت باز یا بسته شدن تنظیم می شود.
قفل برگشت ناپذیر از هرگونه جابجایی کنترل نشده در موقعیت شیر به دلیل فشار وارد شده توسط محیط جاری در لوله جلوگیری می کند.
استفاده از قفل های برگشت ناپذیر محدود به شیرهای دستی نیست و می توان از آنها با تنظیم کننده های موتوری نیز استفاده کرد.در این مورد این مزیت خاص وجود دارد که موتور گشتاور باید فقط برای تامین گشتاور تنظیمی طراحی شود که معمولاً پایین است، زیرا تمام گشتاورهای معکوس ایستاده و ناگهانی توسط قفل برگشت ناپذیر جذب می شوند.
