| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FC FCB |

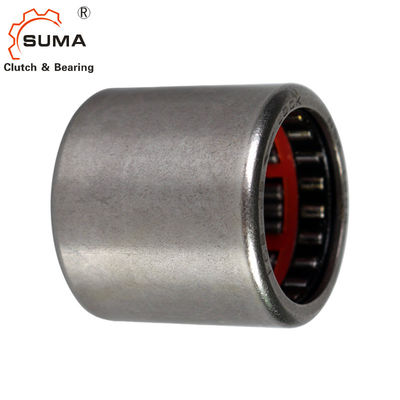

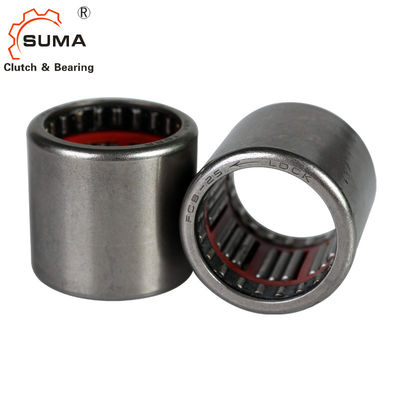

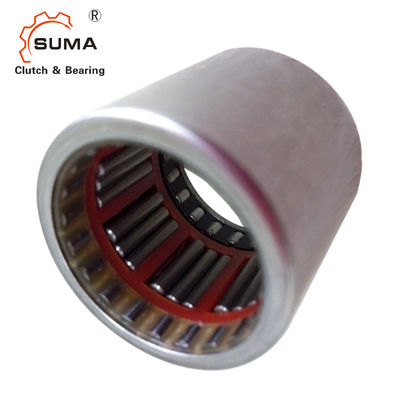

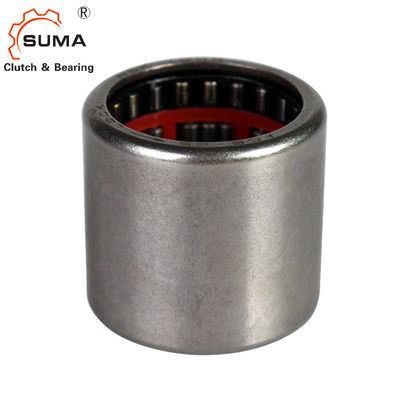

غلتک سوزنی یک طرفه FC FCB GCr15 با قفس نایلونی
امکانات
کلاچ غلتکی سوزن حلقه بیرونی (بلبرینگ یک طرفه) می تواند به عنوان مبدل، دستگاه چک و کلاچ اوررانینگ استفاده شود.
FC (کلاچ غلتکی سوزنی): از حلقه بیرونی مهر زنی و قفس پلاستیکی تشکیل شده است.قفس می تواند دارای نی پلاستیکی یا نی فولادی ضد زنگ برای هدایت غلتک سوزن باشد.حلقه بیرونی شیبدار راهرو و غلتک سوزنی به عنوان وسیله قفل.
FCB (مجموعه کلاچ و بلبرینگ): یاتاقان های پشتیبانی در دو طرف کلاچ سوزنی نصب می شوند و بار شعاعی را تحمل می کنند.
غلتک سوزنی و مجموعه قفس پلاستیکی به عنوان یاتاقان های نگهدارنده استفاده می شود.
داده های فنی
| شماره بلبرینگ | وزن (کیلوگرم | اندازه اصلی | |||
| Fw | دی | سی | گشتاور | ||
| FC4K | 1 | 4 | 8 | 6 | 0.34 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 |
| FC25 | 30 | 25 | 32 | 20 | 66 |
| FC30 | 36 | 30 | 37 | 20 | 90 |
| FC35 | 40 | 35 | 42 | 20 | 121 |
| FCB8 | 10 | 14 | 14 | 20 | 5 |
| FCB10 | 15 | 16 | 16 | 20 | 10 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 |
| FCB25 | 44 | 32 | 32 | 30 | 66 |
| FCB30 | 51 | 37 | 37 | 30 | 90 |
| FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) سرعت محدود برای روانکاری گریس و روغن موثر است.nA به حداکثر سرعت چرخش حلقه بیرونی اشاره دارد.
(2) برای نگه داشتن غلتک سوزن در موقعیت قفل شده، نگهدارنده با یک فنر فولادی ضد زنگ ارائه می شود.
سرعت محدود روانکاری روغن و گریس موثر است، انحراف عرض -0 میلی متر ~ -0.25 میلی متر، الزامات ویژه هنگام سفارش دستورالعمل.
