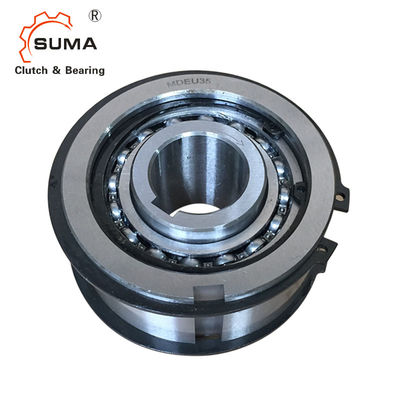

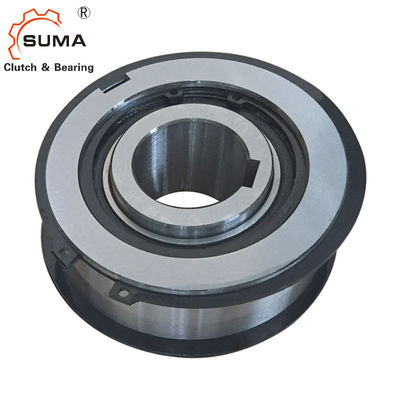

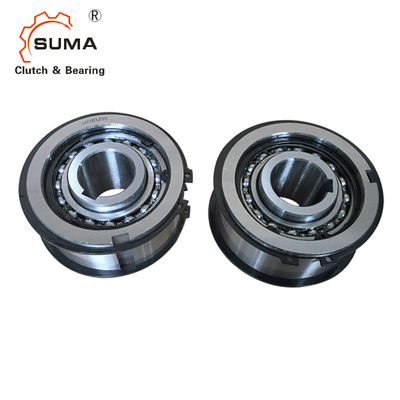

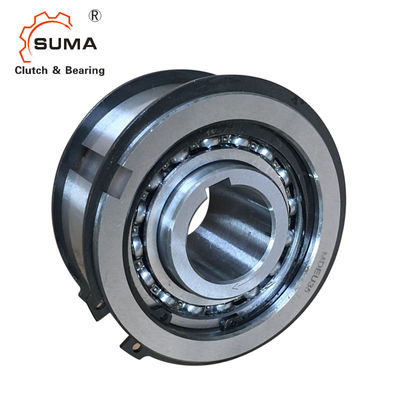

بلبرینگ اسپراگ بادامک MDEU GCr15 تک راه H7
نصب و استفاده
1. سوراخ های قرقره، چرخ زنجیر و غیره باید دارای تلرانس H6 یا H7 باشند.
2. ساخته شده در نوع غلتک بلبرینگ، با توجه به ساختار بادامک و غلتک.
3. هنگام نصب کلاچ بادامک بر روی شفت، قاب داخلی کلاچ را کمی فشار دهید.
4. هرگز بارهای رانش را به بادامک کلاچ وارد نکنید.سایر وسایل
باید برای تحمل بارهای رانش اعمال شده به بادامک کلاچ ارائه شود.
5. در صورت اعمال بارهای شعاعی زیاد بر روی بادامک کلاچ مانند نصب با قرقره، باید بلبرینگ دیگری تهیه کرد تا نقطه بارها را بتوان روی یاتاقان آویزان کرد.
6. کلید باید مطابق با ISO R773 (DIN 6885.1) باشد.توجه داشته باشید که ابعاد کلیدهای نژاد بیرونی مطابق با ابعاد کلیدی ذکر شده در ISO R773 (DIN 6885.1) نیست.
ابعاد و ظرفیت ها
مدل |
گشتاور ظرفیت (N@m) |
حداکثر غلبه بر (r/min) نژاد درونی |
حداکثر نمایه سازی (چرخه/دقیقه) |
حداکثر شعاعی بارگذاری وقتی غلبه بر (N) |
منفذ اندازه (H7) |
مسابقه درونی راه کلید |
آ |
ب (h7) |
سی |
دی |
E |
اف |
جی |
اچ |
من |
نژاد بیرونی راه کلید |
وزن ( کیلوگرم ) |
MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5×3 | 0.52 |
MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8×4 | 1.1 |
MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8×4 | 1.7 |
MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10*5 | 2.1 |
MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12*5 | 2.7 |
MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
نصب و اتصال
تصاویر
