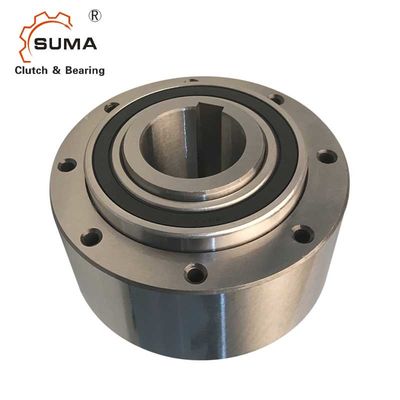

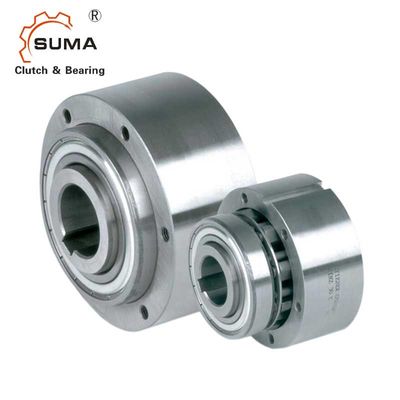

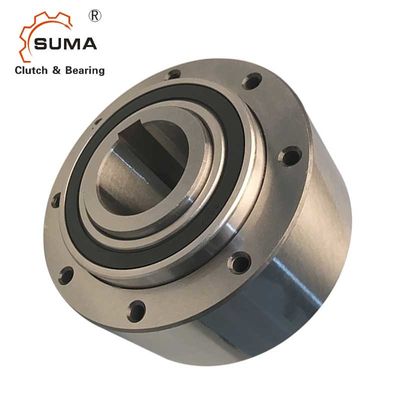

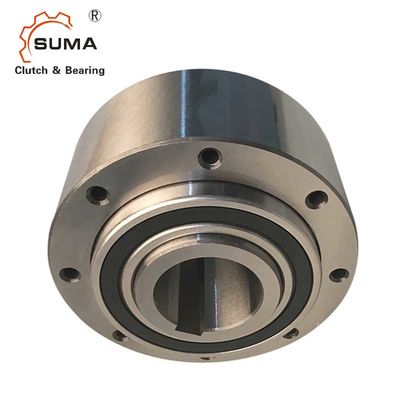

بلبرینگ کلاچ بادامک AL12 ALP12 0.5 کیلوگرمی
امکانات
انواع AL, ALP از نوع غلتکی هستند.این واحدها بخشی از سیستم مدولار هستند.آنها از یاتاقان پشتیبانی می کنند، از دو یاتاقان سری 160.. استفاده می کنند و نیاز به روغن کاری دارند.این واحدها میتوانند در طرحهایی که روغن کاری و آببندی روغن را ارائه میکنند، مانند نمونه روی صفحه مورد استفاده قرار گیرند.
یاتاقان ها نباید تحت فشار محوری قرار گیرند.به طور معمول، انواع AL، ALP با روکش های استانداردی که برای انتقال گشتاور طراحی شده اند و روانکاری و آب بندی روغن را ارائه می دهند، استفاده می شود.معمولاً این کاورها با توجه به ترکیب هایی که در صفحات زیر نشان داده شده است به صورت جفت استفاده می شوند.
رقابت بیرونی مدل AL برای دریافت و مرکزیت هر مولفه ای که نسبت به تحمل H7 خسته شده است، ساده است.گشتاور توسط پیچ و مهره از طریق صفحه پوشش در این مورد منتقل می شود.
انواع AL، ALP یکسان هستند با این تفاوت که نوع ALP دارای یک کلید در قطر بیرونی برای انتقال گشتاور است.
دو مهر و موم کاغذی با هر واحد تحویل داده می شود تا بین سطوح بیرونی و صفحات پوششی قرار گیرد.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سرعت بیش از حد | عدد | وزن | گشتاور را بکشید | |||||||
AL ALP |
dH7 | nimax2) | namax3) | 7 درهم | D2 | z | L 1 | L4) | ب | t1 | TR | |
[mm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 |
یادداشت
1) T max = 2 ×T KN
»به صفحه انتخاب 10 تا 13 مراجعه کنید
2) تجاوز نژاد درونی، ارزش بدون مهر و موم لب
3) طغیان نژاد بیرونی
راه کلید به DIN 6885.1
4) ابعاد L هر کدام تا سایز 50 را شامل می شود
مهر و موم های کاغذی به ضخامت 0.25 میلی متر که روی هر دو وجه قرار می گیرند
»به دستورالعمل های نصب و نگهداری مراجعه کنید
صفحه 16 تا 19
