| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | RIZ30 RINZ30 |

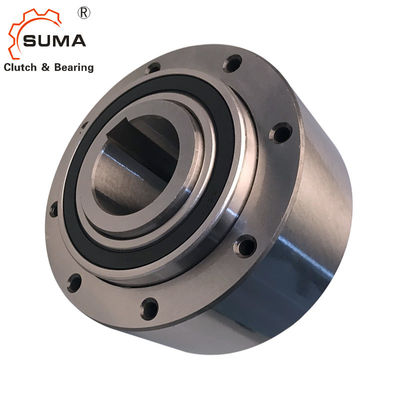

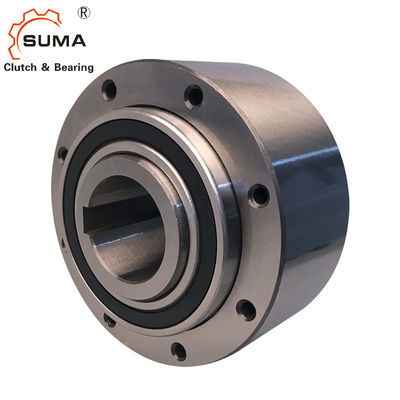

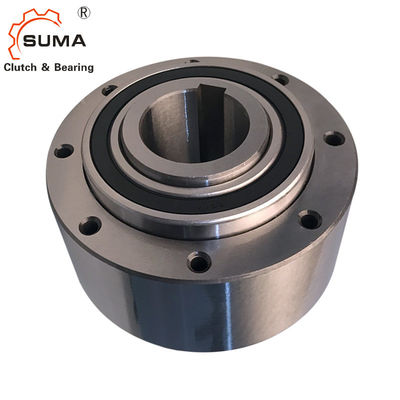

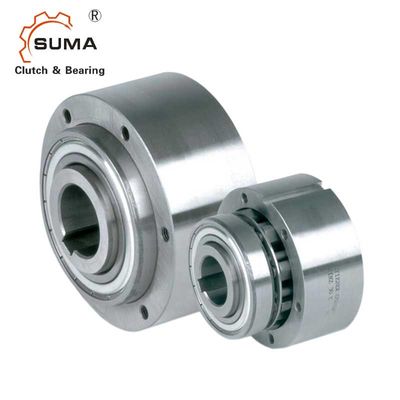

کلاچ رولبرینگ جهت دار RIZ30 9000RPM چرخ آزاد
ویژگی
انواع RIZ، RINZ چرخ‌های آزاد گریز از مرکز از نوع اسپراگ با چرخش درونی هستند.مناسب برای بک استاپ یا برنامه های کلاچ بیش از حد.فقط مسابقه داخلی برای چرخش آزاد طراحی شده است.
این واحدها بخشی از سیستم مدولار Stieber هستند.یاتاقان‌ها با استفاده از یاتاقان‌های سری 60 پشتیبانی می‌شوند، گریس روغن کاری شده و با مهر و موم ZZ نصب شده است.واحدها به صورت استاندارد روانکاری شده با گریس تحویل داده می شوند و آماده نصب در حالت افقی یا عمودی هستند.انواع RIZ، RINZ برای استفاده با روکش های سری G طراحی شده اند.صفحات زیر اطلاعات مهم بیشتری را برای استفاده از این نوع واحد ارائه می دهد.
اگر قرار است واحد در داخل محفظه ای نصب شود که روغن کاری در آن وجود دارد، لطفاً نوع RIW، RIWN را مشخص کنید.سپس روکش های سری F از نوع GFR، GFRN بدون مهر و موم شفت استفاده می شوند.
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
|
سرعت ها |
|
عدد |
|
وزن | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | 7 درهم | z | L 1 | L | تی | |
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
یادداشت
1) T max = 2 ×T KN »به صفحه انتخاب 10 تا 13 مراجعه کنید
2) هنگام انتقال گشتاور نباید از حداکثر سرعت انتقال گشتاور مجاز n max تجاوز کرد.
3) این حداقل سرعت بیش از حد مجاز n imin نباید تحت عملیات مداوم کاهش یابد.کاهش احتمالی این حداقل سرعت در صورت درخواست
4) مسابقه داخلی Keyway به DIN 6885.1 را فرا می گیرد »به دستورالعمل های نصب و نگهداری مراجعه کنید
