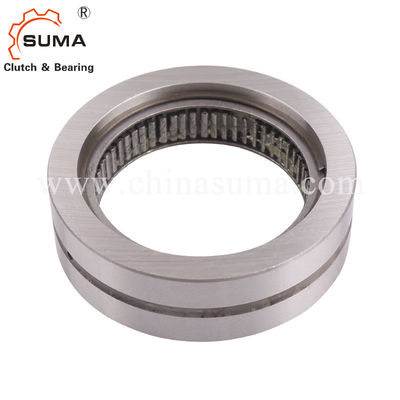

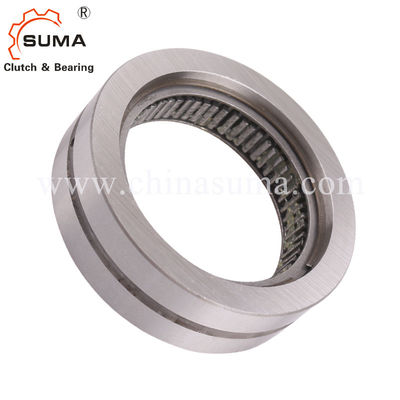

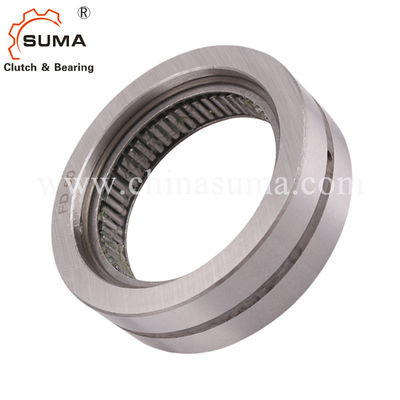

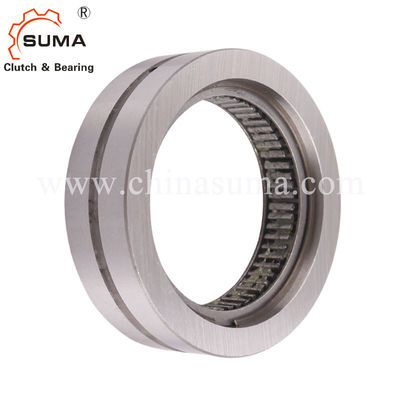

FD12 1 بک استاپ جهت دار نوع کلاچ اسپراگ
امکانات
Internal Freewheels FD یک چرخ آزاد اسپراگ بدون حلقه داخلی است.شفت سخت شده و زمینی مشتری به عنوان مسیر داخلی استفاده می شود.
چرخ های آزاد FD به صورت زیر استفاده می شوند:
➧پشتیبانی
➧کلاچ های بیش از حد ➧چرخ های آزاد نمایه سازی
نوع استاندارد و نوع با سنگ زنی P برای افزایش طول عمر و دقت نمایه سازی پشتیبانی از بلبرینگ ندارند.در مورد نوع استاندارد، هر دانه دوم با یک غلتک استوانه ای جایگزین شده است.این چرخ آزاد می تواند نیروهای شعاعی را بپذیرد.
گشتاور اسمی تا 2400 نیوتن متر.گشتاور به وسیله پرس فیت روی رینگ بیرونی منتقل می شود.
ابعاد و ظرفیت ها
رایگان سایز چرخ |
تایپ کنید |
نام تور داخلی que |
حداکثر سرعت حلقه آزاد پاشنه/ دقیقه-1 اجرا می شود |
بیرونی حلقه آزاد پاشنه/ دقیقه-1 اجرا می شود |
تایپ کنید |
نام داخلی tor que |
حداکثر سرعت حلقه آزاد پاشنه/ دویدن دقیقه-1 |
بیرونی حلقه آزاد پاشنه/ دویدن دقیقه-1 |
یاتاقان پشتیبانی سی |
بار رتبه بندی از |
تایپ کنید |
نام داخلی tor que |
جی میلی متر |
ب میلی متر |
دی میلی متر |
ک میلی متر |
وی ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1900 | 2 150 | CFR | 71 | 1900 | 2 150 | 15000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1200 | 1 550 | CFR | 200 | 1200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.برای تعیین گشتاور انتخابی به صفحه 14 مراجعه کنید.
حداکثر مقادیر سرعت ذکر شده در بالا برای شرایط نصب اعمال می شود، همانطور که برای چرخ های آزاد کامل داده شده است.اگر شرایط نصب واقعی مشخص باشد، ممکن است سرعت های بالاتر مجاز باشد
تحت شرایط خاص
نصب و اتصال
مثال کاربردی
دو چرخ آزاد داخلی FD 40 CFR از نوع استاندارد با تکیه گاه یاتاقان به عنوان رباط های سرپوشیده در درایو غلتک های حمل و نقل در واحد توزیع ap ackaging.در عملکرد عادی، غلتک های حمل و نقل با استفاده از چرخ های آزاد که در عملیات رانندگی کار می کنند به حرکت در می آیند.در ایستگاه برداشت، بسته های دریافتی می توانند به راحتی خارج شوند زیرا درایو توسط چرخ آزاد (عملیات چرخ آزاد) غلبه می کند.
نصب
چرخ های آزاد داخلی FD در نوع استاندارد و نوع با سنگ زنی P بدون ساپورت بلبرینگ می باشند.تراز متحدالمرکز حلقه داخلی و خارجی باید توسط مشتری ارائه شود.پایان مجاز (TIR) باید رعایت شود.گشتاور به وسیله پرس فیت روی رینگ بیرونی منتقل می شود.برای انتقال گشتاورهای مشخص شده در جدول، حلقه بیرونی باید در محفظه ای با قطر خارجی K قرار گیرد. محفظه از فولاد یا چدن خاکستری با حداقل کیفیت GG-20 ساخته شده است.هنگام استفاده از سایر مواد محفظه یا قطرهای خارجی کوچکتر، از شما می خواهیم در مورد گشتاور قابل انتقال با ما تماس بگیرید.تحمل سوراخ محفظه D باید ISO P6 باشد.لطفاً به نکات فنی صفحه 118 در مورد مسیر اسپراگ (شفت) توجه کنید.دمای مجاز کارکرد چرخ آزاد - 40 درجه سانتیگراد تا 80 درجه سانتیگراد است.
روغن کاری
روغن کاری با کیفیت مشخص باید ارائه شود.
مثال برای سفارش
سایز چرخ آزاد FD 12، نوع استاندارد: •FD 12 CFH
