| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MZEU30 |

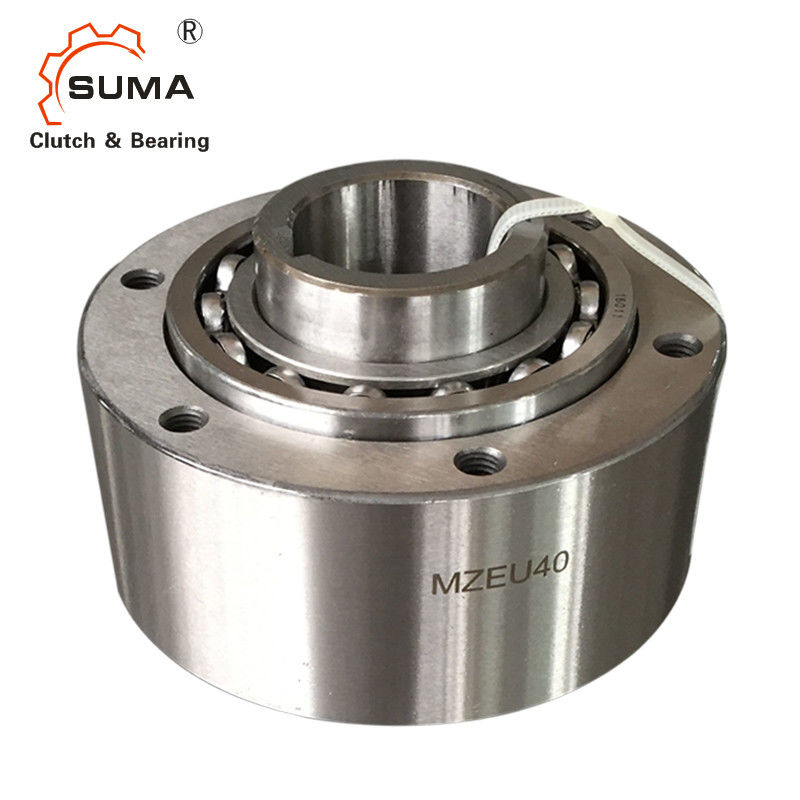

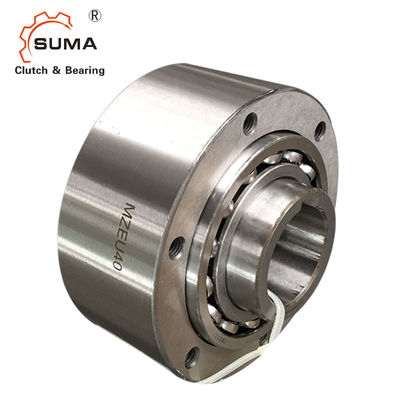

غلتک فولادی MZEU H7 Tolerance GCr15 735 نیوتن متر
1. مدل شماره’s.MZEU12 تا MZEU80 از قبل روغن کاری شده اند و نیازی به روغن کاری ندارند.محدوده دمای عملیاتی –40°C تا +40°C است.شماره مدلMZEU90 تا MZEU150 نیاز به روغن کاری دارند.
2. مدل شماره’s.چرخ دنده های MZEU12 تا MZEU80 و سایر عوامل انتقال دهنده گشتاور را می توان با فلنج استاندارد استفاده کرد.به مثال نصب 1 مراجعه کنید.
3. ما تحمل شفت h7 را توصیه می کنیم و کلید ISO R773 (DIN 6885.1) استاندارد است.
4. ما تلرانس E H7 را برای چرخ دنده و سایر قطعات توصیه می کنیم.
5. سطح هر دو انتهای مسابقه بیرونی و سطوح تماس فلنج، چرخ دنده و سایر قسمت ها را تمیز کنید.
6. برای مدل شماره’s.MZEU90 تا MZEU150، چسب مهر و موم را روی سطح نژاد بیرونی در دو انتها اعمال کنید.
7. جهت چرخش را بررسی کنید.
ابعاد و ظرفیت ها
مدل |
گشتاور ظرفیت |
حداکثرغلبه بر |
بکشید گشتاور |
اندازه سوراخ |
راه کلید |
آ |
ب |
سی |
دی |
E |
اف |
جی |
HJ |
ک |
L |
وزن |
|
| N·m | r/min | r/min | N·m | H7 | نژاد درونی | h7 | PCD | سی | (کیلوگرم) | ||||||||
| MZEU 12 (K) | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU 15 (K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU 20 (K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU 25 (K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU 30 (K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU 35 (K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU 40 (K) | 1,350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU 45 (K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU 50 (K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU 55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 (K) | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU 90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
نصب و اتصال
هنگام نصب فلنج های استاندارد، چرخ دنده ها و سایر تجهیزات روی کلاچ آن ها را در اطراف یاتاقان ها قرار دهید و پیچ ها را در دو انتهای مسابقه بیرونی پیچ کنید.
با نصب فلنج و چرخ دنده در طرف مقابل می توان جهت چرخش را تغییر داد.
هنگام نصب کلاچ بر روی شفت، فشار را به سطح داخلی وارد کنید، اما هرگز به سطح بیرونی فشار ندهید.
برای کاربردهای نمایه سازی با سرعت بالا (بیش از 50 c/m) یک نوع فنر قوی توصیه می شود.
شماره مدل
q مسابقه درونی
w نژاد بیرونی
e Cam
r بهار
تی بلبرینگ
y صفحه جانبی
MZEU K
بدون علامت: بدون کلید در مسابقه بیرونی.
K: کلید در مسابقه بیرونی.
