بلبرینگ کلاچ غلتکی
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | ASNU35 NFS35 |

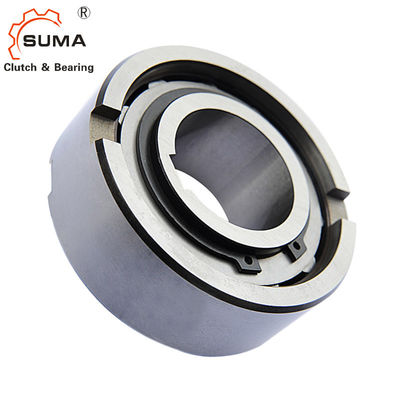

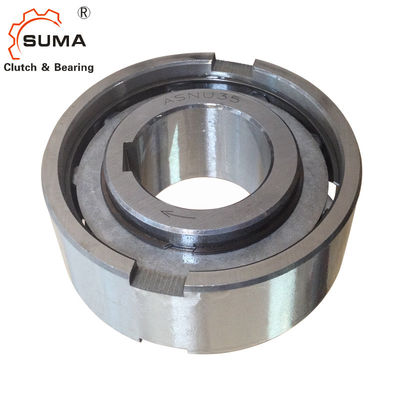

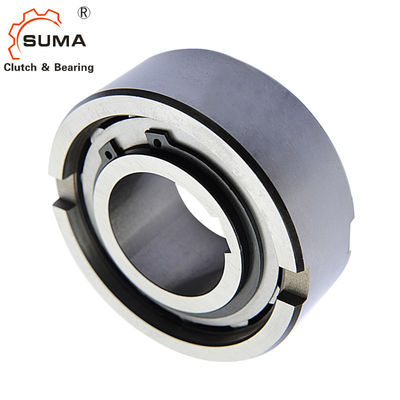

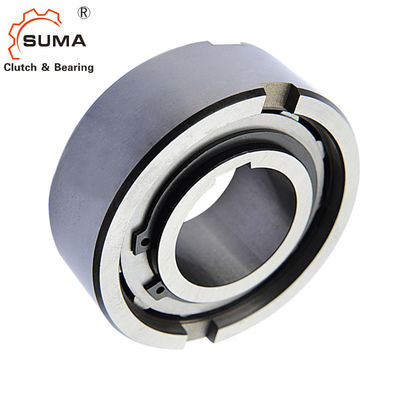

ASNU35 383 نیوتن متر روغنکاری 35*80*31 میلی متر کلاچ غلتکی
امکانات
نوع ASNU یک نوع غلتکی بدون یاتاقان است.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.قطر بیرونی اسمی همان بلبرینگ سری 63 است.
یک ترتیب معمولی این است که این نوع را در کنار یک یاتاقان در محدوده تلرانس های مکان نصب کنید.
نژاد بیرونی دارای تحمل n6 مثبت است، تا در یک محفظه H7 تناسب پرس ایجاد کند.بریدگی های جانبی اضافی در مسابقه بیرونی، انتقال گشتاور مثبت را فراهم می کند.
اگر محفظه با تحمل K6 باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید آنقدر محکم باشد که پس از مونتاژ منبسط نشود.این طرح می تواند یک ناهماهنگی محوری نژاد درونی و بیرونی را بپذیرد.
داده های فنی
| نام محصول | بلبرینگ کلاچ یک طرفه |
| مدل | ASNU35 |
| مواد | فولاد کروم GCr15 |
| قطر داخلی | 35 میلی متر |
| قطر خارجی | 84 میلی متر |
| ظرفیت گشتاور | 383 نیوتن متر |
| وزن | 0.74 کیلوگرم |
| بسته | جعبه کارتن / جعبه چوبی |
| شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
| زمان تحویل | 10-15 روز |
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور را بکشید | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
