| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MZEU30K E5+E5 |

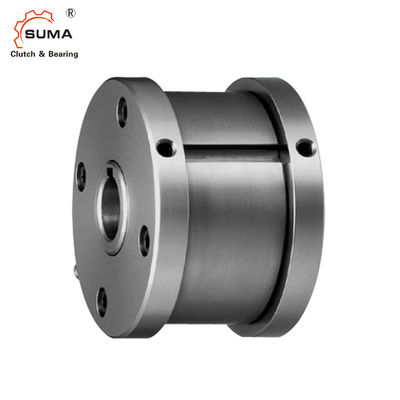

فلنج MZEU30 E5+E5 735 نیوتن متر کلاچ اسپراگ بلبرینگ یک طرفه
نصب و استفاده
1. کلاچ با یک کلاچ بادامک نوع Basic، دو فلنج E5 و کیت فلنج به عنوان قطعات جداگانه تحویل داده می شود.
2. جهت چرخش را بررسی کنید و یک فلنج E5 را توسط پیچ به کلاچ وصل کنید.
3. هنگام نصب چرخ دنده، چرخ دنده و سایر تجهیزات روی کلاچ، آنها را روی پایه بیرونی نصب کنید و کلید را بین تجهیزات و پایه بیرونی ثابت کنید.
4. ما تحمل H7 را برای سوراخ چرخ دنده، چرخ دنده یا سایر تجهیزات توصیه می کنیم.
5. فلنج E5 طرف مقابل را توسط پیچ ها به کلاچ وصل کنید.
6. با نصب کلاچ به شفت در سمت مقابل می توان جهت چرخش را تغییر داد.
7. هنگام نصب کلاچ بر روی شفت، به قسمت داخلی فشار وارد کنید اما هرگز به قسمت بیرونی فشار ندهید.
8. برای کاربردهای نمایه سازی با سرعت بالا (بیش از 50 c/min) نوع فنر قوی توصیه می شود.
ابعاد و ظرفیت ها
مدل |
شهرستان |
حداکثرغلبه بر | بکشید گشتاور |
اندازه سوراخ |
راه کلید |
آ |
ب |
BF |
سی |
دی |
اف |
L |
م |
ب |
t1 |
ght |
|
|
درونی نژاد |
بیرونی نژاد |
||||||||||||||||
| N·m | r/min | r/min | N·m | H7 |
درونی نژاد |
h7 | سی | P10 | (کیلوگرم) | ||||||||
| MZEU 12K E5+E5 | 60 | 2000 | 1000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 70 | 20 | 51 | 20 | 0.8 | 10.0 | 4 | 2.5 | 0.5 |
| MZEU 15K E5+E5 | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0.8 | 11.0 | 5 | 3.0 | 0.8 |
| MZEU 20K E5+E5 | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 84 | 34 | 64 | 30 | 0.8 | 10.5 | 6 | 3.5 | 1.2 |
| MZEU 25K E5+E5 | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 99 | 35 | 78 | 40 | 0.8 | 11.5 | 8 | 4.0 | 1.8 |
| MZEU 30K E5+E5 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 109 | 43 | 87 | 45 | 1.0 | 11.5 | 8 | 4.0 | 2.6 |
| MZEU 35K E5+E5 | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1.0 | 13.5 | 10 | 5.0 | 3.2 |
| MZEU 40K E5+E5 | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1.3 | 15.5 | 12 | 5.0 | 4.8 |
| MZEU 45K E5+E5 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 140 | 53 | 112 | 60 | 1.3 | 15.5 | 14 | 5.5 | 6.2 |
| MZEU 50K E5+E5 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 160 | 64 | 132 | 70 | 1.3 | 14.0 | 14 | 5.5 | 8.2 |
| MZEU 55K E5+E5 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1.5 | 18.0 | 16 | 6.0 | 9.5 |
| MZEU 60K E5+E5 | 2950 | 1200 | 250 | 0.98 | 60 | 18X 4.4 | 114 | 170 | 182 | 78 | 150 | 80 | 1.5 | 17.0 | 18 | 7.0 | 12.3 |
| MZEU 70K E5+E5 | 4210 | 1100 | 250 | 1.27 | 70 | 20X 4.9 | 134 | 190 | 202 | 95 | 165 | 90 | 1.8 | 18.5 | 20 | 7.5 | 18.1 |
| MZEU 80K E5+E5 | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1.8 | 21.0 | 22 | 9.0 | 23.1 |
| MZEU 90K E5+E5 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20.5 | 25 | 9.0 | 28.1 |
| MZEU100K E5+E5 | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
| MZEU130K E5+E5 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2.5 | 29.0 | 32 | 11.0 | 70.2 |
| MZEU150K E5+E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 412 | 180 | 360 | 200 | 2.5 | 32.0 | 36 | 12.0 | 146.3 |
نصب و اتصال
