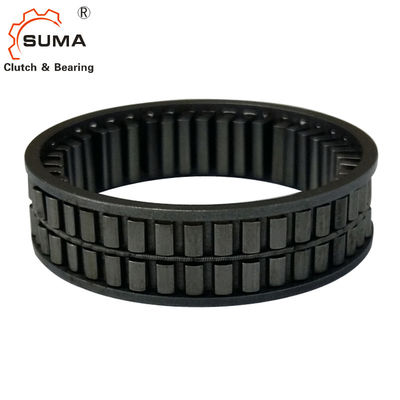

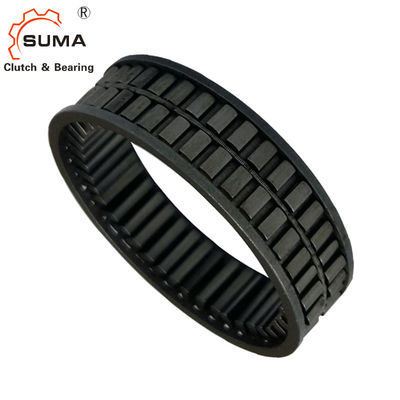

بلبرینگ های اندازه سفارشی 15*23*11 میلی متری FE423Z فولادی GCr15 Sprag یک طرفه کلاچ
امکانات
کلاچ های چرخ آزاد نوع اسپراگ با قفس پلاستیکی در طرح استاندارد خود به صورت طرح ویژه با قفس استیل نیز در صورت درخواست موجود می باشد.
اسپراگ ها به طور مساوی در اطراف محیط قفس عنصر درج قرار گرفته اند.
قفس عنصر درج در تماس با نژادهای داخلی یا خارجی قرار نمی گیرد.تحت هر برنامه ای کاملاً بدون بارگذاری باقی می ماند.
دمای عملیاتی:
درجه حرارت اعلام شده برای یک قفس قالب گیری تزریقی است.حداکثر درجه حرارت برای قفس فولادی 170 درجه سانتیگراد است.
قفس فولادی: حداکثر170 درجه
قفس پلاستیکی: حداکثر140 درجه
داده های فنی
مدل | FE423Z FE423Z2 |
گشتاور (Nm) | 62 |
سرعت بیش از حد (دور در دقیقه) | 9200 |
اندازه مسابقه داخلی (میلی متر) | 15 |
اندازه نژاد بیرونی (میلی متر) | 23 |
ضخامت (میلی متر) | 11 |
وزن (کیلوگرم) | 0.009 |
ابعاد و ظرفیت ها
افسانه نقاشی:
d = قطر داخلی D = قطر بیرونی W = عرض T = گشتاور n = سرعت چرخش
تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
Tnom [Nm] |
nmax [دور در دقیقه] |
وزن [کیلوگرم] |
مورد شماره. |
FE 412 Z | 4 | 12 | 12 | 4 | 27000 | 0.003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19200 | 0.006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10100 | 0.008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6300 | 0.014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5900 | 0.016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6000 | 0.016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5100 | 0.017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4800 | 0.018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4900 | 0.019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4400 | 0.018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4300 | 0.022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4200 | 0.024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3300 | 0.026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3100 | 0.029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3000 | 0.030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2900 | 0.032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2700 | 0.034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2600 | 0.035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2500 | 0.037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2100 | 0.045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1700 | 0.055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1,127 | 1300 | 0.066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2673 | 800 | 0.131 | 300524 |
تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
Tnom [Nm] |
nmax [دور در دقیقه] |
وزن [کیلوگرم] |
مورد شماره. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52600 | 0.001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2،5 | 40900 | 0.002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34900 | 0.003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31200 | 0.003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27200 | 0.004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18900 | 0.005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13200 | 0.006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13200 | 0.006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10600 | 0.007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9700 | 0.008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5600 | 0.013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5500 | 0.014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4400 | 0.016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4400 | 0.017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3700 | 0.019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3500 | 0.020 | 300502 |
