بلبرینگ کلاچ اسپراگ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | RSCI80 |

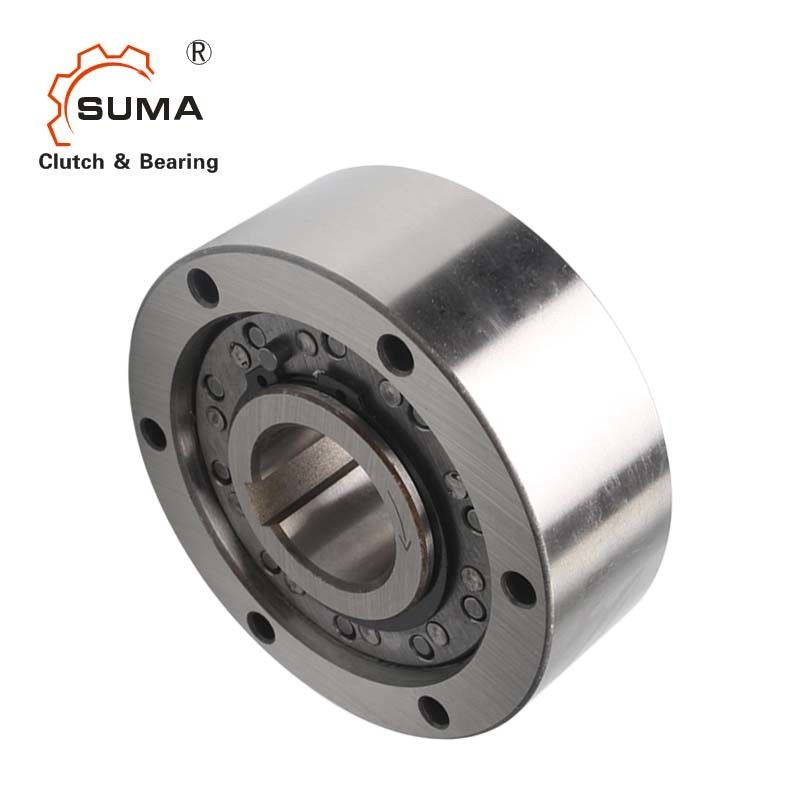

بلبرینگ کلاچ یک طرفه اسپراگ RSCI 80 سانتریفیوژ 4000 دور در دقیقه
امکانات
نوع RSCI یک چرخ آزاد از نوع اسپراگ گریز از مرکز با چرخش داخلی است.فقط مسابقه داخلی برای چرخش آزاد طراحی شده است.این یک نوع غیر خود پشتیبانی است.
همانطور که در بالا نشان داده شده است، یاتاقان ها باید برای اطمینان از هم مرکز بودن نژادهای داخلی و خارجی، بارهای محوری و شعاعی را پشتیبانی کنند.
محدودیت تمرکز و خروج باید رعایت شود.نوع RSCI همه انواع روان کننده هایی را که در حال حاضر در تجهیزات انتقال قدرت استفاده می شود، می پذیرد.نصب این چرخ های آزاد به طور مستقیم در جعبه دنده بدون روغن کاری جداگانه امکان پذیر است.یک غبار روغنی به طور کلی کافی است.روغن کاری گریس ممکن است قابل قبول باشد در صورتی که واحد بیشتر در حالت سرریز کار کند، مانند موتورهای الکترونیکی.
هنگامی که به عنوان پشتی استفاده می شود، باید بررسی شود که سرعت بیش از حد از حداقل سرعت ارائه شده در جدول مشخصات کمتر نشود.
ابعاد و ظرفیت
| تایپ کنید | اندازه | سرعت ها | خیر | وزن | |||||||||||||||||||
|
RS CI |
dH7 |
TK N1) |
n حداکثر 2) |
n imin3) |
n imax4) |
د) | D1h6 | D2H7 | D3 | D4 | z | L | من | I1 | I4 | f*45 درجه | dmin | متر | tmin | I2 | I3 |
RS CI |
F8 |
| میلی متر | نیوتن متر | دقیقه-1 | دقیقه-1 | دقیقه-1 | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم | کیلوگرم | |||
| 20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0.8 | 52 | 5 | 1 | 8 | 16 | 1.5 | 0.3 | |
| 25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1.6 | 0.4 | |
| 30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1.5 | 62 | 5 | 1 | 8 | 16 | 1.8 | 0.4 | |
| 35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1.5 | 66 | 5 | 1 | 8 | 16 | 2.1 | 0.5 | |
| 40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 76 | 5 | 1 | 10 | 21 | 2.7 | 0.7 | |
| 45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 82 | 5 | 1 | 10 | 21 | 2.9 | 0.9 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1.5 | 100 | 7.5 | 1 | 10 | 21 | 4.3 | 1 | |
| 60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6.5 | 1.8 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8.6 | 1.9 | |
| 80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12.5 | 2.6 | |
| 80 میلیون | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13.1 | 2.6 | |
| 90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2.5 | 165 | 22 | 3 | 12 | 35 | 17.4 | 3 | |
| 90 میلیون | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2.5 | 160 | 17 | 2 | 12 | 35 | 18.3 | 3 | |
| 100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52.6 | 5 | 2.5 | 180 | 18.6 | 3 | 15 | 37 | 28 | 5 | |
| 100 میلیون | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2.5 | 200 | 13.5 | 2 | 12 | 35 | 30 | 5 | |
| 130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52.6 | 5 | 3 | 210 | 18.6 | 3 | 15 | 37 | 35 |
6 |
|
یادداشت:
1) T max = 2 × T KN
2) هنگام انتقال گشتاور نباید از حداکثر سرعت انتقال گشتاور مجاز nmax تجاوز کرد.
3) این حداقل سرعت بیش از حد مجاز ni imin نباید تحت عملیات مداوم کاهش یابد.
کاهش احتمالی این حداقل سرعت در صورت درخواست
4) مسابقه داخلی Keyway به DIN 6885.1 را فرا می گیرد
5) تحمل +1
کاور F8 باید جداگانه سفارش داده شود
