بلبرینگ کلاچ اسپراگ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BWX13143A |

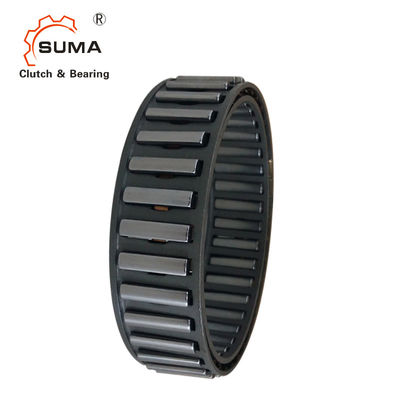

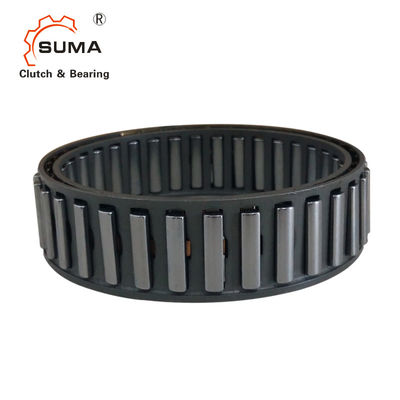

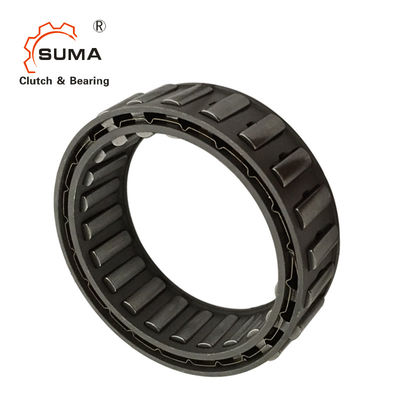

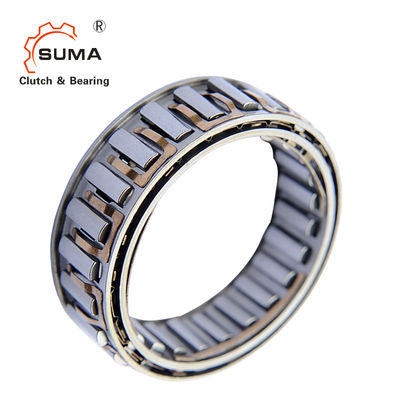

BWX13143A یک طرفه اسپراگ 120 نیوتن متری بادامک کلاچ بیش از حد
امکانات
Cage Freewheels BWX یک چرخ آزاد اسپراگ است که بین حلقه های داخلی و خارجی عرضه شده توسط مشتری نصب می شود.
از چرخ های آزاد BWX به صورت زیر استفاده می شود:
➧ Backstops
➧ کلاچ های بیش از حد
➧ نمایه سازی چرخ های آزاد
گشتاور اسمی تا 4900 نیوتن متر.
جدا کردن
هنگامی که حلقه بیرونی در حال چرخش است، نیروی گریز از مرکز باعث می شود که شاخه ها از سطح داخلی جدا شوند.این امر باعث کاهش سایش در حین کار با چرخ آزاد می شود.
درگیر کننده
هنگامی که حلقه بیرونی در حال چرخش است، نیروی گریز از مرکز، شاخه ها را به حلقه داخلی فشار می دهد.این توانایی اسپراگ ها را برای درگیر شدن بلافاصله هنگام اعمال گشتاور افزایش می دهد.
ابعاد و ظرفیت ها
| اندازه چرخ آزاد | t اسمی اورک MN نیوتن متر |
جی 0008+ -0،005 میلی متر |
دی 0,013 میلی متر |
ب میلی متر |
ک میلی متر |
مقدار اسپراگ | نوارها را بکشید تعداد |
گیره های ترمز تعداد |
وزن کیلوگرم |
| BWX133590A | 63 | 22225 | 38887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27767 | 44,425 | 13،5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38,092 | 54750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41275 | 57,937 | 13،5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44,450 | 61,112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49,721 | 66,383 | 13،5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49,721 | 66,383 | 13،5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49,721 | 66,383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54,765 | 71,427 | 13،5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54,765 | 71,427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54,765 | 71,427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54,765 | 71,427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1000 | 54,765 | 71,427 | 25،4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57760 | 74,427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72,217 | 88882 | 13،5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1300 | 72,217 | 88882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1300 | 72,217 | 88882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2000 | 79,6982 | 96,363 | 25،4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102,596 | 25،4 | 131،6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1600 | 103,2312 | 119,893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1700 | 117,3912 | 136,391 | 16,0 | 175،3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142,880 | 25،4 | 188,0 | 44 | 11 | 0,46 |
1 با این اندازه چرخ آزاد، فلنج مرکزی قفس داخلی در سمت راست است!
2 تحمل قطر مسابقه حلقه داخلی ممکن است تا 0,013 میلی متر افزایش یابد!
گشتاور اسمی نظری فقط برای تمرکز ایده آل بین حلقه داخلی و خارجی اعمال می شود.
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.برای تعیین گشتاور انتخابی به صفحه 14 مراجعه کنید.
مثال نصب
هدایت جانبی چرخ‌های آزاد قفس می‌تواند توسط یک شانه روی حلقه بیرونی یا با حلقه‌های محافظ یا دیسک‌های محافظ که در حلقه بیرونی ثابت شده‌اند، انجام شود.در ابعاد „B“ نباید هیچ گونه زیر برشی، فرورفتگی، شانه یا پخ، یا هر گونه خارج از مرکز وجود داشته باشد.برای سهولت در مونتاژ، توصیه می‌کنیم که قسمت‌های داخلی و خارجی با زاویه 15 درجه برای پایه‌های 3 میلی‌متری پخ شوند.
مثال برای سفارش
مثال برای سفارش
سایز چرخ آزاد BWX 13143A، نوع استاندارد:
&گاو;BWX 13143A
تصاویر
نوارها را بکشید
برای کاهش سایش در طول عملیات چرخش آزاد بین اسپراگ ها و مسابقه داخلی، نوارهای درگ ساخته شده از آلیاژ مس بریلیم مقاوم در برابر سایش به قفس داخلی متصل می شوند.این باعث افزایش اصطکاک بین قفس داخلی و مسابقه داخلی می شود.این کار با فعال‌سازی انفرادی اسپراگ در حین عملیات چرخ‌کردن آزاد مقابله می‌کند و در نتیجه فشار اسپراگ را تا حد زیادی بر روی مسابقه داخلی کاهش می‌دهد.
گیره های ترمز
برخی از اندازه‌های چرخ آزاد با گیره‌های ترمز نصب شده روی قفس بیرونی برای جلوگیری از چرخش خودکار بیشتر چرخ آزاد قفس در هنگام شتاب‌گیری سریع و کاهش سرعت حلقه بیرونی (مثلاً در چرخ‌های آزاد شاخص) موجود هستند.
