| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BW-123231 |

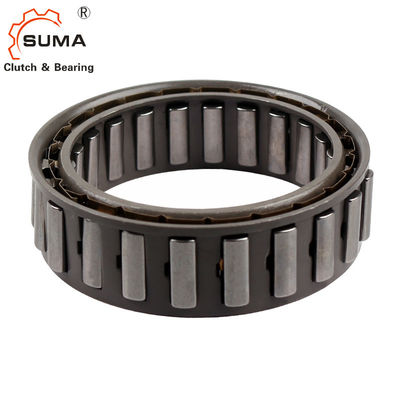

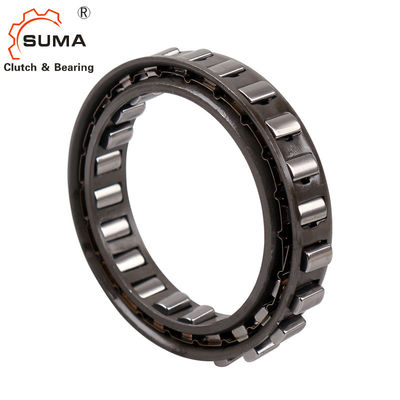

بلبرینگ کلاچ اسپراگ یک طرفه گریز از مرکز BW-13231 GCr15
Sprag lift-off X
فری‌ویل‌های داخلی FXN مجهز به اسپراگ‌آف X هستند. اسپراگ‌آف X برای پشتیبان‌ها و کلاچ‌های اوررانینگ استفاده می‌شود، مشروط بر اینکه در عملیات چرخ‌های آزاد، حلقه داخلی با سرعت بالا بچرخد و با کلاچ‌های اوررانینگ فراهم کند که عملیات رانندگی انجام شود. با سرعت کمدر عملیات چرخاندن آزاد، نیروی گریز از مرکز FC باعث می شود که اسپراگ از مسیر بیرونی خارج شود.در این حالت کارکرد، چرخ آزاد بدون سایش کار می کند، یعنی با عمر مفید نامحدود.
شکل 76-2 یک چرخ آزاد با بلند کردن اسپراگ X را در عملیات چرخ آزاد نشان می دهد.اسپراگ ها که در یک قفس متصل به حلقه داخلی نگه داشته می شوند، با حلقه داخلی می چرخند.نیروی گریز از مرکز FC که در مرکز ثقل S sprag اعمال می‌شود، اسپارگ را خلاف جهت عقربه‌های ساعت می‌چرخاند و در مقابل حلقه نگهدارنده قفس قرار می‌گیرد.این منجر به شکاف a بین اسپراگ و مسیر بیرونی می شود.چرخ آزاد بدون تماس کار می کند.اگر سرعت حلقه داخلی به حدی کاهش یابد که اثر نیروی گریز از مرکز بر اسپراگ کمتر از نیروی فنر FF باشد، اسپراگ دوباره روی حلقه بیرونی قرار می‌گیرد و چرخ آزاد آماده قفل شدن است (شکل 76-3). ).اگر به عنوان کلاچ اوررانینگ استفاده می شود، سرعت رانندگی نباید از 40 درصد سرعت بلند شدن تجاوز کند.
ابعاد و ظرفیت
| تایپ کنید | قطر شفت داخلی | قطر شفت بیرونی | حداکثر عرض | گشتاور درگ رتبه بندی شده | ||
| دی | Sprag Space | de | Sprag Space | ب | نیوتن متر (kgf-m) | |
| X-133818T | 20.345 | +0.008 - 0.005 | 37.008 |
+0.008 -0.005 |
10.0 | 49 (5.0) |
| X-134939 | 22.225 | - | 38.887 | 0.013 ± | 10.0 | 75 (7.6) |
|
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14.2) 233 (23.8) |
| X-135052 | 31.881 | - | 48.548 | - | 13.5 | 154 (15.7) |
| X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18.9) 309 (31.5) |
|
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
| X-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
| X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
| BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) |
| X-135041 | 44.450 | - | 61.112 | 一 | 13.5 | 226 (23.0) |
| X-135349 | 47.325 | - | 63.987 | - | 13.5 | 343 (35.0) |
| X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
| X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
|
تایپ کنید د |
قطر داخلی
|
قطر خارج
|
تعداد شاخه ها |
جهت | تعیین | قطعات کمکی |
وزن
|
|
| (g) | ||||||||
| X-133818T | 15.8 | 47.5 | 10 | دی | سی | 1 | تی | 30 |
| X-134939 | 17.2 | 50.1 | 12 | دی | سی | 1 | تی | 35 |
| BWC-13219A | 21.5 | 56.9 | 14 | E | سی سی | 1 | تی | 60 |
| BW-13252 | E | ج | 1 | تی | 90 | |||
| X-135052 | 24.6 | 62.0 | 16 | دی | ج | 1 | CL | 65 |
| X-135014 | 18 | E | ج | 1 | CL | 65 | ||
| X-133399 | 28.9 | 69.1 | 18 | E | ج | 1 | 90 | |
| BW-13161 | E | ج | 1 | 75 | ||||
| BWC-13230 | 29.5 | 70.1 | 18 | دی | سی سی | 1 | T.ST | 90 |
| X-135005 | 30.9 | 70.7 | 18 | دی | ج | 1 | CL.ST | 110 |
| X-133400 | 32.4 | 71.5 | 18 | E | ج | 1 | 135 | |
| BW-13244 | 14 | دی | ج | 1 | CL.ST | 75 | ||
| X-135067 | 33.0 | 72.5 | 18 | دی | ج | 1 | تی | 105 |
| X-135041 | 35.5 | 76.4 | 20 | E | ج | EB.CL | 100 | |
| X-135349 | 37.9 | 80.0 | 22 | دی | ج | 1 | 90 | |
| X-135036 | 37.9 | 80.1 | 22 | E | ج | 1 | CL.ST | 150 |
| X-134398 | 39.7 | 83.0 | 22 | دی | ج | 1 | CL.ST | 135 |
| تایپ کنید | قطر شفت داخلی | قطر شفت بیرونی | حداکثر عرض | گشتاور درگ رتبه بندی شده | ||
| دی | Sprag Space | دی | Sprag Space | ب | NM (kgf.m) | |
| x-135006 | 54.572 | +0.008-0.005 | 71.211 | 0.013 ± | 20.5 | 799 (81.5) |
| BW-13231 |
54.765 |
- |
71.427 |
- |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 |
57.760 |
- |
74.427 |
- |
13.5 | 554 (56.5) |
| BWC-13239B | 15.9 | 711 (72.5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 |
72.217 |
- |
88.882 |
-
|
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920 (196) | ||||
| X-133614C | 83.596 | 0.013 ± | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 |
103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
|
تایپ کنید د |
قطر داخلی دی |
قطر خارج دی |
تعداد شاخه ها | جهت | تعیین | قطعات کمکی |
وزن (g) |
|
| X-135006 | 43.6 | 89.1 | 24 | دی | سی | 1 | CL.ST | 60 |
| BW -13231 | 20 | دی | سی | 1 | T.ST | 95 | ||
| BW-13214 | 43.8 | 89.3 | 14 | دی | ج | 1 | T.ST | 105 |
| BW-13167 | 22 | E | ج | 1 | 120 | |||
| BW-13209 | 26 | دی | ج | 1 | T.ST | 105 | ||
| BWC-13239B | 46.2 | 93.1 | 26 | دی | سی سی | 1 | CL.ST | 125 |
| BW-13238 | 26 | E | ج | 1 | 175 | |||
| X-133401 | 47.6 | 95.3 | 26 | E | ج | 1 | 220 | |
| BW -13243 | 24 | دی | ج | 1 | CL.ST | 120 | ||
|
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
E E |
سی سی سی سی |
1 | EB |
210 190 |
| BW -13255 | 30 | دی | ج | 1 | CL.ST | 255 | ||
| •X-133614C | 66.7 | 128 | 34 | E | ج | 1 | CL. | 350 |
| X-133402 | 68.6 | 131 | 34 | E | ج | 1 | 350 | |
| BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
دی دی |
سی سی سی سی |
1 |
CL.ST CL.ST |
180 200 |
| X-133639 | 82.5 | 153 | 40 | E | ج | 1 | CL.ST | 410 |
| X-133403 | 99.1 | 179 | 44 | E | ج | 1 | 480 |
