| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | CKL-B35110 |

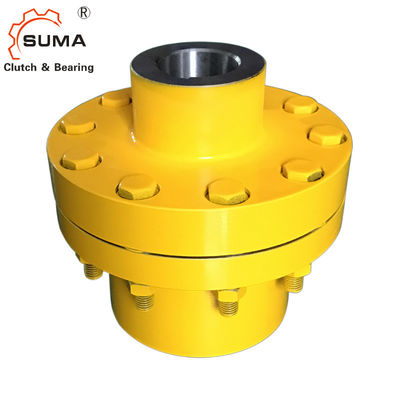

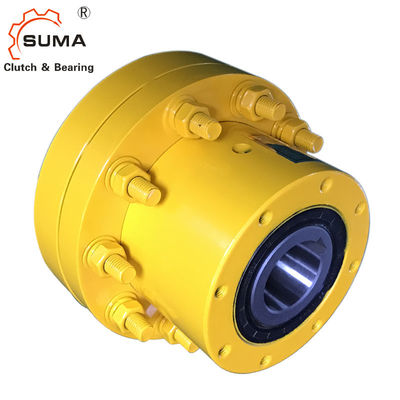

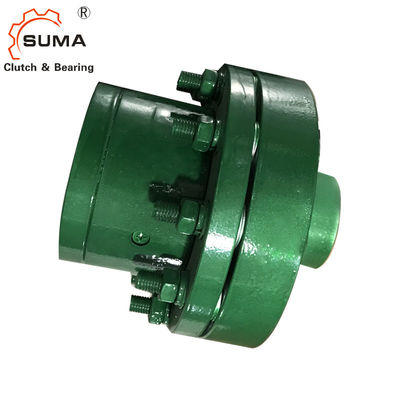

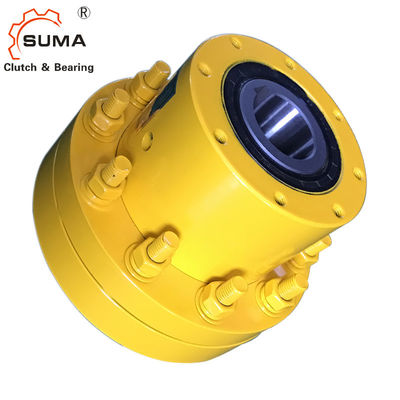

CKL-B یک طرفه کوپلینگ بک استاپ کلاچ
امکانات
نوع CKL-B یک چرخ آزاد از نوع اسپراگ است، خود حاوی، مهر و موم شده و یاتاقان پشتیبانی می شود.عمدتاً در مواردی با سرعت زیاد و سرعت شروع کمتر استفاده می شود.هنگام استفاده نیاز به روغن گریس دارد.
این ویژگی و ابعاد مشابه CKL-A دارد.
این ترکیب به عنوان کلاچ اوررانینگ و به طور گسترده در مکانیزم بسته بندی، ترافیک استفاده می شود.و فلزکاری. معدن و غیره.
داده های فنی
| مدل | CKL-B35110 | |
| گشتاور (Nm) | 580 | |
| سرعت بیش از حد (دور در دقیقه) | نژاد درونی | 2500 |
| نژاد بیرونی | 740 | |
| اندازه مسابقه داخلی (میلی متر) | 35 | |
| اندازه نژاد بیرونی (میلی متر) | 110 | |
| ضخامت (میلی متر) | 168 | |
| وزن (کیلوگرم) | 17 | |
ابعاد و ظرفیت ها
| تایپ کنید | اسمی گشتاور نیوتن متر |
غلبه بر محدود کردن سرعت |
ابعاد در سینتور میلی متر |
وزن | |||||||||
| n دقیقه | n حداکثر | د H7 |
d1 H7 |
دی | D1 H7 |
L | L1 | L2 | ب | bn×tn | کیلوگرم | ||
| CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
| CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5×2.3 | 11 |
| CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6×2.8 | 17 |
| CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
| CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
| CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14×3.8 | 31 |
| CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
| CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4.4 | 49 |
| CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
| CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22×4.9 | 107 |
| CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25×6.4 | 170 |
| CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40.5 | 28×6.4 | 230 |
مثال نصب
کاربرد
