| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | BD20 |

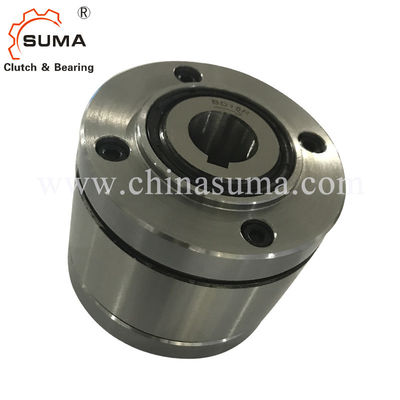

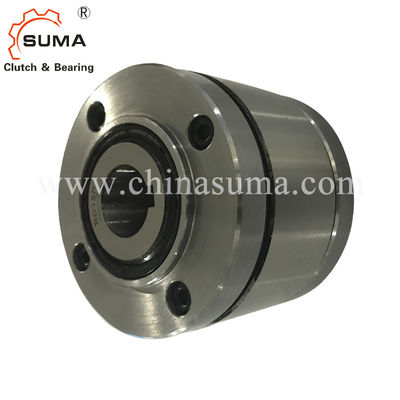

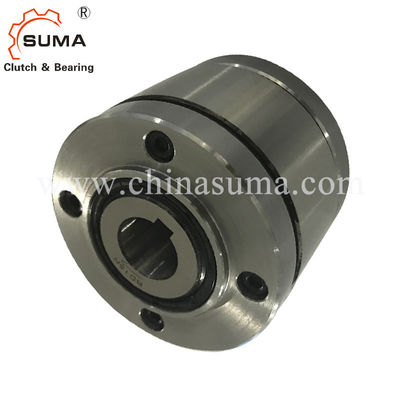

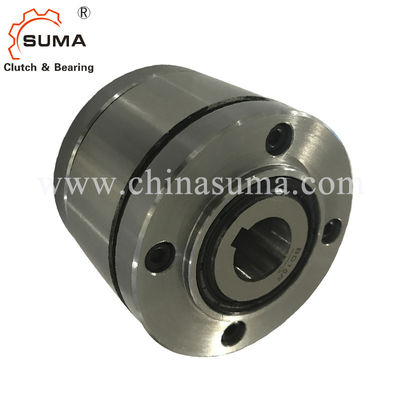

بلبرینگ کلاچ 1700 دور در دقیقه کامل BD20
امکانات
Freewheels BD کامل …X چرخهای آزاد اسپراگ مهر و موم شده با یاتاقان توپ و بالابر اسپراگ X هستند. آنها پر از روغن عرضه می شوند.Sprag Lift-off X عملکرد چرخش آزاد بدون سایش را هنگامی که حلقه داخلی با سرعت بالا می چرخد تضمین می کند.
The freewheels BD …X به صورت زیر استفاده می شود:
➧ Backstops
➧ کلاچ های بیش از حد
برای کاربردهایی با عملیات چرخش آزاد با سرعت بالا و زمانی که به عنوان کلاچ اوررانینگ با عملکرد رانندگی با سرعت کم استفاده می شود.
گشتاور اسمی تا 42500 نیوتن متر.
سوراخ تا 150 میلی متر
داده های فنی
| مورد | BD20 |
| دیا درونی. | 20 میلی متر |
| دیا بیرونی. | 106 میلی متر |
| عرض | 77 میلی متر |
| گشتاور | 420 نیوتن متر |
| وزن | 3.8 کیلوگرم |
| بندر | شانگهای؛ نینگبو |
| زمان تحویل | 10-15 روز |
| بسته | بسته بندی چوبی، بسته کارتن و غیره |
| کاربرد | نوار نقاله، موتور الکتریکی، آسانسور سطلی، و غیره |
ابعاد و ظرفیت ها
|
فریو سایز پاشنه |
تایپ کنید |
نام گشتاور داخلی |
خروج اسپراگ با سرعت حلقه داخلی min-1 |
حداکثرسرعت حلقه آزاد پاشنه/ دقیقه-1 اجرا می شود |
درایوهای حلقه بیرونی min-1 | میلی متر |
منفذ د دارم میلیمتر |
میلی متر | حداکثرمیلی متر | ب میلی متر |
دی میلی متر |
اف میلی متر |
جی** | اچ میلی متر |
ک میلی متر |
L میلی متر |
آر میلی متر |
اس میلی متر |
تی میلی متر |
ز** |
وی ght |
| BD 20 | DX | 420 | 750 | 1700 | 300 | 30 | 30 | 65،5 | 106 | 0,75 | م 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3،8 | ||
| BD 25 | DX | 700 | 700 | 1600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | م 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6،6 | |
| BD 30 | DX | 1 250 | 630 | 1600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10،3 | |
| BD 40 | SX | 1900 | 430 | 1500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3،5 | 160 | 6 | 17،4 |
| BD 45 | SX | 2 300 | 400 | 1500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22،4 |
| BD 52 | SX | 5600 | 320 | 1500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4،5 | 190 | 8 | 31،1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146،5 | 246 | 1,75 | م 14 | 48 | 10 | 170 | 160 | 2،5 | 215 | 8 | 45،6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | م 14 | 55 | 10 | 206 | 190 | 2،5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21000 | 240 | 1000 | 96 | 120 | 120 | 192،5 | 321 | 1,25 | م 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93،4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6،5 | 365 | 10 | 198،4 |
حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.برای تعیین گشتاور انتخابی به صفحه 14 مراجعه کنید.
راه کلید مطابق DIN 6885، صفحه 1 •تحمل عرض کلید JS10.
* Keyway مطابق DIN 6885، صفحه 3 •تحمل عرض کلید JS10.
** Z = تعداد سوراخ های ضربه خورده G در دایره زمین T.
مثال نصب
Freewheel BD 45 SX را به‌عنوان یک کلاچ اوررانینگ در انتهای شفت درایو اصلی چرخان با سرعت بالا یک ماشین نساجی کامل کنید.چرخ دنده به یک درایو کمکی متصل است.در عملکرد معمولی (عملیات چرخ آزاد) حلقه داخلی از بین می رود و حلقه بیرونی با چرخ دنده پیچ شده در حالت سکون است.در حین راه‌اندازی، دستگاه توسط درایو کمکی آهسته از طریق درایو زنجیر و چرخ آزاد که در عملیات رانندگی کار می‌کند به حرکت در می‌آید.با سرعت بالای حلقه داخلی در عملیات چرخاندن آزاد، از نوع اسپراگ بالابر X استفاده می شود.اسپراگ ها در حالت چرخش آزاد بدون تماس کار می کنند و از این رو بدون سایش هستند.
نصب
قسمت اتصال مشتری روی قطر R متمرکز شده و روی صفحه پیچ می شود.پیلوت روی روکش ها مخصوصاً برای اتصال قطعات کوچکتر و باریکتر (دنده چرخ دنده و غیره) مناسب است.مشتری باید پیچ های بست را با طول لازم برای نصب قطعه اتصال تهیه کند.
تلورانس شفت باید ISO h6 یا j6 و تلورانس قطر پیلوت R قطعه اتصال ISO H7 یا J7 باشد.
مثال برای سفارش
چرخ آزاد سایز BD 30، نوع با بلند کردن اسپراگ X
و سوراخ 45 میلی متری:
&گاو;BD 30 DX، d = 45 mm
