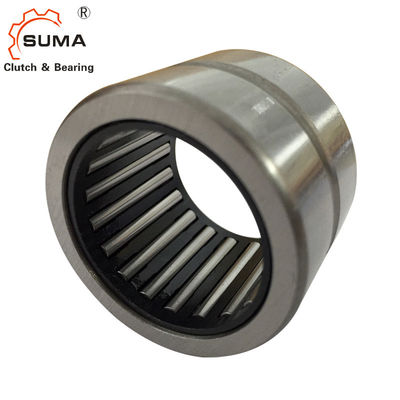

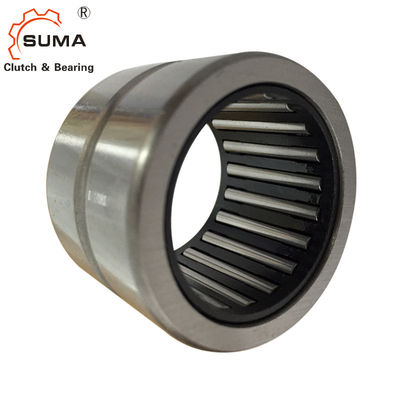

غلتک سوزنی RNAO5 GCr15 یوغ نوع 8 میلی متر
دنبال کننده های بادامک نوعی خاصی از بلبرینگ های سوزنی یا غلتکی هستند که همانطور که از نام آن پیداست، بادامک ها را دنبال می کنند.
ممکن است به جای آن به نوع یوغ نیاز داشته باشید.اینها غلتک های سوزنی مهر و موم شده ای هستند که برای حداقل اصطکاک طراحی شده اند.
ابعاد و ظرفیت ها
قطر شفت | نام بلبرینگ | MassApprox | ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
Fw | دی | سی | E | CrDynamic | CorStatic | روغن | |||
میلی متر | g | میلی متر | ن | دور در دقیقه | |||||
5 | RNAO 5×10×8 TN | 2.8 | 5 | 10 | 8 | 8 | 2050 | 1720 | 27800 |
6 | RNAO 6×13×8 TN | 5 | 6 | 13 | 8 | 9 | 2300 | 1880 | 30000 |
7 | RNAO 7×14×8 TN | 5 | 7 | 14 | 8 | 10 | 2250 | 1950 | 31000 |
8 | RNAO 8×15×10 TN | 7.8 | 8 | 15 | 10 | 11 | 3050 | 3920 | 28000 |
10 | RNAO 10×17×10 TN | 9.1 | 10 | 17 | 10 | 13 | 3960 | 4500 | 20000 |
12 | RNAO 12×19×13.5 TN | 14 | 12 | 19 | 13.5 | 15 | 5400 | 7500 | 22000 |
RNAO 12×22×12 TN | 17.9 | 12 | 22 | 12 | 18 | 8950 | 8000 | 23000 | |
15 | RNAO 15×23×13 | 18.5 | 15 | 23 | 13 | 19 | 6500 | 8900 | 21100 |
16 | RNAO 16×24×13 | 19.8 | 16 | 24 | 13 | 20 | 6200 | 8400 | 21100 |
*RNAO 16×24×20 | 29.7 | 16 | 24 | 20 | 20 | 10200 | 14800 | 21100 | |
RNAO 16×28×12 | 29.7 | 16 | 28 | 12 | 22 | 9500 | 10500 | 18000 | |
17 | RNAO 17×25×13 | 21 | 17 | 25 | 13 | 21 | 9400 | 11600 | 18000 |
18 | RNAO 18×30×24 | 65 | 18 | 30 | 24 | 24 | 12100 | 16500 | 17600 |
20 | RNAO 20×28×13 | 24.5 | 20 | 28 | 13 | 24 | 7800 | 9600 | 16000 |
*RNAO 20×28×26 | 48.1 | 20 | 28 | 26 | 24 | 10080 | 20500 | 16000 | |
RNAO 20×32×12 | 36.6 | 20 | 32 | 12 | 26 | 10100 | 14100 | 16000 | |
22 | RNAO 22×30×13 | 25.2 | 22 | 30 | 13 | 26 | 9200 | 12000 | 14000 |
RNAO 22×35×16 | 58 | 22 | 35 | 16 | 29 | 10000 | 15500 | 16000 | |
25 | RNAO 25×35×17 | 49 | 25 | 35 | 17 | 29 | 10900 | 22000 | 15020 |
*RNAO 25×35×26 | 67.8 | 25 | 35 | 26 | 29 | 12400 | 25000 | 15020 | |
RNAO 25×37×16 | 59.2 | 25 | 37 | 16 | 32 | 15000 | 20900 | 12000 | |
*RNAO 25×37×32 | 108 | 25 | 37 | 32 | 32 | 25000 | 38900 | 12000 | |
26 | RNAO 26×39×13 | 59 | 26 | 39 | 13 | 30 | 87600 | 10200 | 15020 |
30 | RNAO 30×40×17 | 59 | 30 | 40 | 17 | 35 | 12600 | 24000 | 10050 |
*RNAO 30×40×26 | 92 | 30 | 40 | 26 | 35 | 16000 | 32000 | 10050 | |
RNAO 30×42×16 | 49.9 | 30 | 42 | 16 | 37 | 13000 | 23200 | 10050 | |
*RNAO 30×42×32 | 126 | 30 | 42 | 32 | 37 | 29500 | 47000 | 10050 | |
35 | RNAO 35×45×13 | 50 | 35 | 45 | 13 | 40 | 10200 | 22000 | 10000 |
RNAO 35×45×17 | 60 | 35 | 45 | 17 | 40 | 17800 | 24500 | 10000 | |
*RNAO 35×45×26 | 88 | 35 | 45 | 26 | 40 | 20500 | 40000 | 10000 | |
RNAO 35×47×16 | 75 | 35 | 47 | 16 | 42 | 20400 | 31500 | 10000 | |
RNAO 35×47×18 | 86 | 35 | 47 | 18 | 42 | 22500 | 35000 | 10000 | |
*RNAO 35×47×32 | 149 | 35 | 47 | 32 | 42 | 32000 | 55000 | 10000 | |
37 | RNAO 37×52×18 | 115 | 37 | 52 | 18 | 44 | 18900 | 35500 | 8800 |
40 | RNAO 40×50×17 | 72 | 40 | 50 | 17 | 45 | 15400 | 29880 | 8800 |
*RNAO 40×50×34 | 151 | 40 | 50 | 34 | 45 | 25186 | 57200 | 11000 | |
RNAO 40×55×20 | 144 | 40 | 55 | 20 | 47 | 26300 | 46100 | 10000 | |
*RNAO 40×55×40 | 268 | 40 | 55 | 40 | 48 | 54700 | 87000 | 10000 | |
42 | RNAO 42×57×20 | 132 | 42 | 57 | 20 | 50 | 26720 | 43700 | 10000 |
45 | RNAO 45×55×17 | 82.5 | 45 | 55 | 17 | 50 | 18000 | 36000 | 9000 |
*RNAO 45×62×40 | 368 | 45 | 62 | 40 | 53 | 42200 | 85050 | 9000 | |
50 | RNAO 50×62×20 | 140 | 50 | 62 | 20 | 55 | 20690 | 46860 | 7500 |
RNAO 50×65×20 | 162 | 50 | 65 | 20 | 58 | 23200 | 40540 | 7000 | |
*RNAO 50×65×40 | 321 | 50 | 65 | 40 | 58 | 39040 | 80600 | 7000 | |
55 | RNAO 55×68×20 | 157 | 55 | 68 | 20 | 60 | 22480 | 52074 | 6500 |
60 | RNAO 60×78×20 | 253 | 60 | 78 | 20 | 68 | 28500 | 65300 | 5550 |
RNAO 60×78×40 | 368 | 60 | 78 | 40 | 68 | 45000 | 99000 | 5550 | |
65 | RNAO 65×85×30 | 394 | 65 | 85 | 30 | 73 | 37000 | 90900 | 4900 |
70 | RNAO 70×90×30 | 488 | 70 | 90 | 30 | 78 | 40010 | 105000 | 5100 |
80 | RNAO 80×100×30 | 527 | 80 | 100 | 30 | 88 | 52000 | 139000 | 4890 |
85 | RNAO 85×105×25 | 449 | 85 | 105 | 25 | 93 | 48600 | 106000 | 4900 |
90 | RNAO 90×105×26 | 323 | 90 | 105 | 26 | 98 | 42519 | 129000 | 4900 |
RNAO 90×110×30، | 600 | 90 | 110 | 30 | 98 | 58100 | 152000 | 4900 | |
100 | RNAO 100×120×30 | 671 | 100 | 120 | 30 | 108 | 50000 | 158000 |
تصاویر
