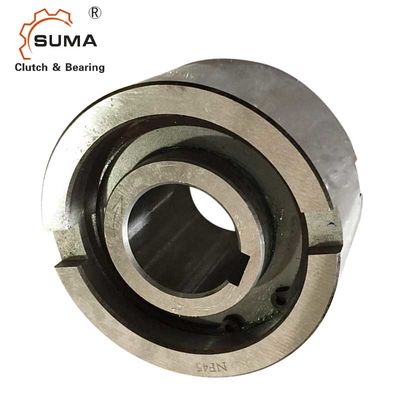

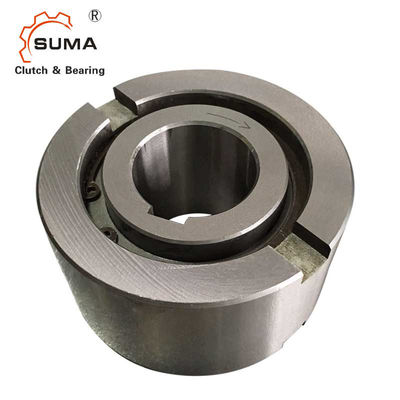

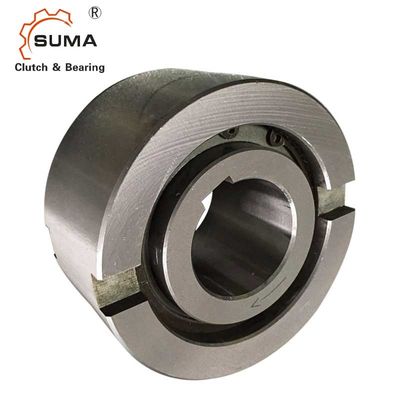

یاتاقان Sprag یک طرفه NF50 Freewheel
امکانات
نوع NF یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای حمایت از محوری مورد نیاز هستند
و بارهای شعاعیروغن کاری و آب بندی نیز باید توسط نصب انجام شود.
روانکاری استاندارد روغن است.قطر خارجی اسمی یک بعد استاندارد بلبرینگ است.یک ترتیب معمولی نصب این نوع در کنار یک یاتاقان با تلرانس های محفظه یکسان است، همانطور که در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت برای ایجاد تناسب پرس در محفظه H7 است.بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند.
اگر تلورانس هوزینگ به K6 باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید به اندازه کافی محکم باشد تا پس از مونتاژ منبسط نشود.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سرعت بیش از حد | وزن | ||||||||
NF | دH7 | تیKN1) | nimax2) | nآمکس3) | دیn6 | دی5 | دی6 | L | تی | بH11 |
|
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 10 تا 13 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
نصب و اتصال
