| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FK6206 FK6206 2RS |

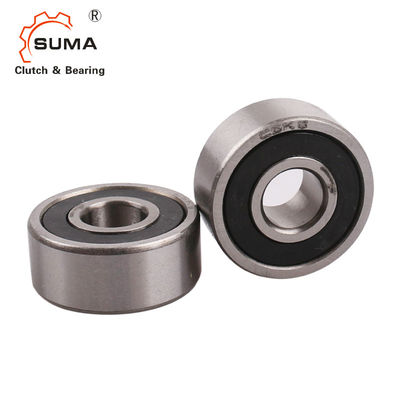

بلبرینگ کلاچ چرخ آزاد FK6206 FK6206 2RS 148 نیوتن متر
امکانات
عرض
12 / 14 / 15 / 16 / 17 / 18 میلی متر
دمای عملیاتی
حداکثر140 درجه سانتی گراد
درجه حرارت بالاتر در صورت درخواست
حداکثر110 درجه سانتی گراد (طراحی 2RS با مهر و موم RS)
روغن کاری
سری FK2RSبا مهر و موم
روانکاری گریس در طول عمر عملیاتی
سری FKبدون دیسک های مهر و موم
روانکاری با روغن یا گریس
با محافظ در برابر خوردگی ارائه می شود.
نصب و راه اندازی
تحمل نصب
شفت n6;هاب N7
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و غلتک است.پشتیبانی خارجی یاتاقان اضافی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید به توپ ها اعمال شود.
جهت بستن
فلش روی حلقه داخلی جهت بستن حلقه داخلی را مشخص می کند.
ابعاد و ظرفیت ها
افسانه نقاشی:
d = قطر داخلی D = قطر خارجی W = عرض r = شعاع لبه T = گشتاور n = سرعت چرخش C = ظرفیت بار
| تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
تینام [Nm] |
nحداکثر [دور در دقیقه] |
سیدین [N] |
سیآمار [N] |
r [mm] |
وزن [کیلوگرم] |
مورد شماره. |
| FK 6203 | 17 | 40 | 12 | 53 | 10800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7500 | 6869 | 4,268 | 1.5 | 0.12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3200 | 6869 | 4,268 | 1.5 | 0.12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5100 | 7,859 | 6066 | 1.5 | 0.23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2400 | 7,859 | 6066 | 1.5 | 0.23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3700 | 8902 | 7819 | 2.7 | 0.34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1900 | 8902 | 7819 | 2.7 | 0.34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3700 | 8902 | 7752 | 2.7 | 0.45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1900 | 8902 | 7752 | 2.7 | 0.45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
تمامی مشخصات سری FK 2RS (با مهر و موم) و سری FK (بدون مهر و موم)
گشتاور اسمی مشخص شده بر اساس سختی کافی قطعات جفت شده است.
سرعت چرخش n برای سری FK (بدون مهر و موم) = سرعت ذاتی واحد مونتاژ
سرعت چرخش n برای سری FK 2RS (با مهر و موم) = اختلاف سرعت قطعات جفت.
گشتاور حرکتی عقب توسط بازوی گشتاور مهار می شود.بازوی گشتاور نباید در موقعیت خود محکم شود.باید 0.5 اینچ بازی در جهت محوری و شعاعی داشته باشد.
بک استاپ های FRHM برای جابجایی فضای خالی عرضه می شوند.پیچ های تنظیم روی حلقه داخلی برای حفظ محوری ارائه شده است، یقه شفت مورد نیاز نیست.
