| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | NUTR25 |

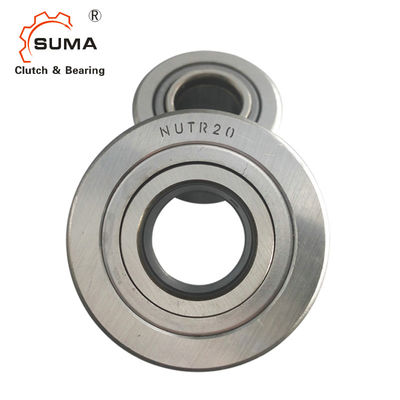

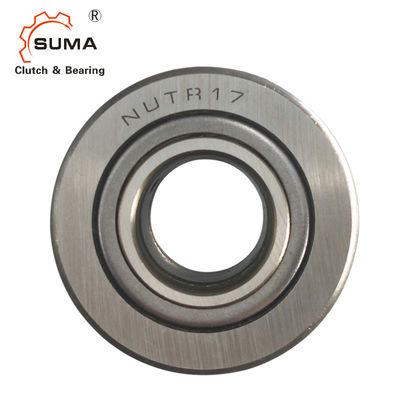

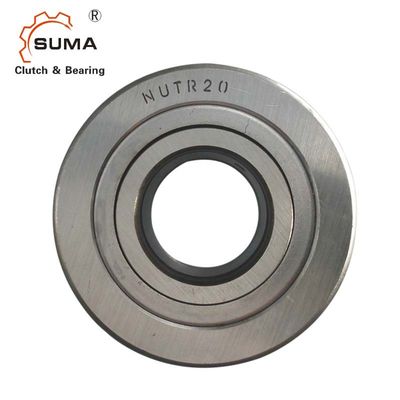

بلبرینگ غلتکی مسیری نوع یوغ سنگین NUTR25 GCr15
امکانات
غلتک نگهدارنده مدل NUTR غلتک دو ردیفه با سوزن است.حلقه بیرونی توسط شانه هدایت می شود.
تمام قسمت های بلبرینگ توسط پوشش مهر و موم فشرده شده در حلقه بیرونی محصور شده است تا یک واحد کامل را تشکیل دهد.
پوشش آب بند و حلقه بافل رانش، مهر و موم گاز با کارایی بالا را تشکیل می دهند.
این نوع از غلتک یاتاقان سوزنی مدل NUTR می تواند بار سنگین را تحمل کند.
به دلیل هدایت محوری در بدنه نورد، می تواند بار محوری سهام را حتی در سرعت بالا تحمل کند.اگر سطح حلقه بیرونی صورت استوانه ای باشد، نام بلبرینگ NUYT...X است.
ابعاد و ظرفیت ها
|
شفت دیا |
نام بلبرینگ |
ابعاد مرزی |
رتبه بندی بار پایه |
محدود کردن سرعت |
|||||||||
| د | دی | ب | سی | d1 | rs | ris |
به عنوان نوع یوغ غلتک های مسیر |
||||||
|
پویا |
استاتیک |
Cw |
گاو |
||||||||||
| میلی متر | میلی متر | دقیقه | دقیقه | ن | دور در دقیقه | ||||||||
| 35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 16000 | 18300 | 6500 |
| 40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 18500 | 22800 | 5500 |
| 42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 19400 | 23800 | 6500 |
| 47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 21300 | 28000 | 5500 |
| NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
| 52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 31500 | 41000 | 4200 |
| NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
| 62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 35500 | 50000 | 3400 |
| NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
| 72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 48000 | 65000 | 2600 |
| NUTR 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
| 80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 51000 | 72000 | 2100 |
| NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
| 85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 56000 | 79000 | 1400 |
| 90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 66000 | 96000 | 1600 |
| NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
| 100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 72000 | 10800 | 1400 |
| 110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 76000 | 121000 | 1300 |
