CFH-1 7/8-B بلبرینگ دنباله دار غلتکی مسیر گل میخ مهر و موم شده
امکانات
این می تواند بار شعاعی بالا و بار ضربه ای خاص را تحمل کند و به طور گسترده در ماشین آلات، متالورژی، ماشین آلات نساجی و چاپ، خطوط پردازش و غیره استفاده می شود.
ترکیب: حلقه بیرونی دیواره ضخیم ماشینکاری شده، غلتک های سوزنی یا مجموعه های غلتکی استوانه ای، یا غلتک سوزن هدایت قفس یا مکمل کامل، حلقه داخلی یا پیچ و مهره.
ویژگی ها: ساختار فشرده چندگانه، دقت چرخش بالا، تنوع زیاد، سازگاری گسترده و نصب آسان.
ابعاد و ظرفیت ها
بدون مهر و موم BRG نه |
مهر و موم شده BRG نه |
ROL LER |
ROL LER |
STUD DIA (SD) |
STUD GTH |
MIN EAD GTH |
خوب EAD |
سوراخ روغن | LUB مناسب اندازه (F) |
RRCOM CL AMPING گشتاور LBS. که در |
|
سوراخ TER |
سوراخ (HD) |
||||||||||
CFH-1/2-B | CFH-1/2-B | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-9/16-B | CFH-9/16-B | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-5/8-B | CFH-5/8-B | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-11/16-B | CFH-11/16-B | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-3/4-B | CFH-3/4-B | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-7/8-B | CFH-7/8-B | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-1-B | CFH-1-B | 1000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/8-B | CFH-1 1/8-B | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/4-B | CFH-1 1/4-B | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 3/8-B | CFH-1 3/8-B | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 1/2-B | CFH-1 1/2-B | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 5/8-B | CFH-1 5/8-B | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 3/4-B | CFH-1 3/4-B | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-1 7/8-B | CFH-1 7/8-B | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-2-B | CFH-2-B | 2000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/4-B | CFH-2 1/4-B | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/2-B | CFH-2 1/2-B | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-2 3/4-B | CFH-2 3/4-B | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-3-B | CFH-3-B | 3000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/4-B | CFH-3 1/4-B | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/2-B | CFH-3 1/2-B | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
CFH-4-B | CFH-4-B | 4000 | 2000 | 2000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
داده های فنی
نام محصول | غلتک مسیری نوع گل میخ CFH-1 7/8-B |
مدل | CFH-1 7/8-B |
مواد | GCr15 |
بسته | جعبه کارتن / جعبه چوبی، قرقره و غیره |
شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |

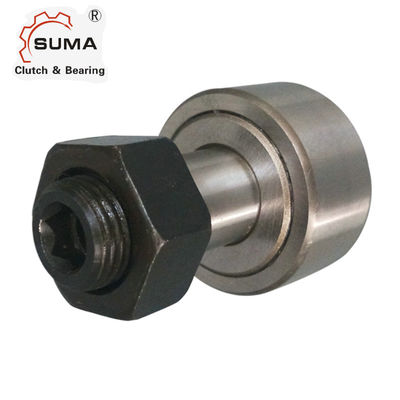

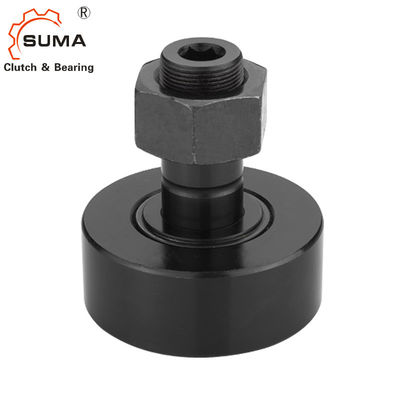

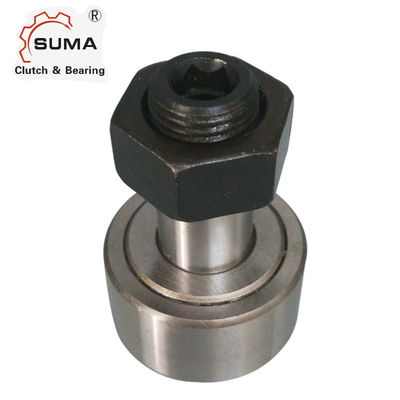

تصاویر
در هر زمان با ما تماس بگیرید
