| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GE40DO GE40DO-2RS |

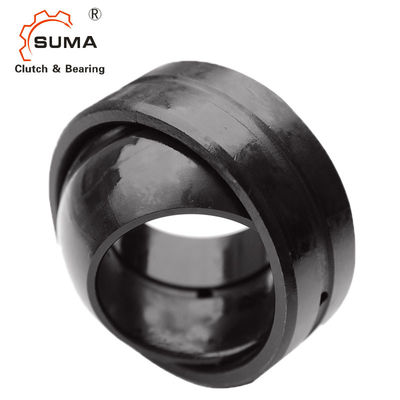

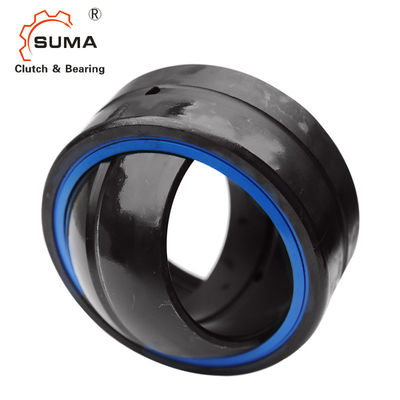

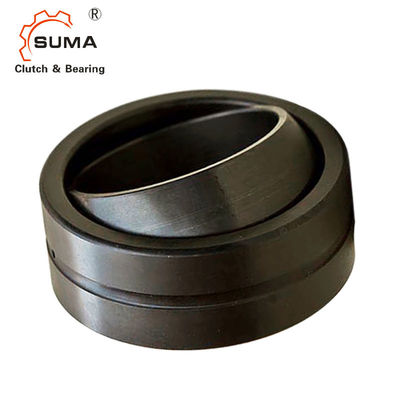

یاتاقان ساده کروی شعاعی GE40DO GE40DO 2RS فولاد/فولاد
امکانات
1، مواد: حلقه های داخلی و خارجی دارای فولاد (GCr15) هستند.
2، عملیات حرارتی: حلقه های داخلی و خارجی خاموش شده و فسفاته می شوند.
3، ساختار: حلقه های آب بندی در هر دو طرف متصل می شوند.شیار روغن و سوراخ روغن در حلقه داخلی و خارجی وجود دارد. حلقه بیرونی دارای یک شیار محوری است.
ابعاد و ظرفیت ها
| بعد، ابعاد، اندازه جدول· ابعاد بر حسب میلی متر | ||||||||||
|
شفت دیا
د |
تعیین |
جرم
کیلوگرم |
ابعاد | |||||||
| د | دی | ب | سی | dK |
α درجه |
|||||
| بدون مهر و موم | با مهر و موم | |||||||||
| 6 | GE 6 انجام دادن1) | – | 0,004 | 6-0008 | 14-0008 | 6-0،12 | 4-0،24 | 102) | 13 | |
| 8 | GE 8 انجام دادن1) | – | 0,007 | 8-0008 | 16-0008 | 8-0،12 | 5-0،24 | 132) | 15 | |
| 10 | GE 10 دیO1) | – | 0,012 | 10-0008 | 19-0009 | 9-0،12 | 6-0،24 | 162) | 12 | |
| 12 | GE 12 دیO1) | – | 0,017 | 12-0008 | 22-0009 | 10-0،12 | 7-0،24 | 182) | 11 | |
| 15 | GE 15 انجام دادن | – | 0,027 | 15-0008 | 26-0009 | 12-0،12 | 9-0،24 | 222) | 8 | |
| 16 | GE 16 دیO4) | – | 0,044 | 16-0008 | 30-0009 | 14-0،12 | 10-0،24 | 252) | 10 | |
| 17 | GE 17 انجام دادن | GE 17 DO-2RS | 0,041 | 17-0008 | 30-0009 | 14-0،12 | 10-0،24 | 252) | 10 | |
| 20 | GE 20 انجام دادن | GE 20 DO-2RS | 0,065 | 20-0.01 | 35-0,011 | 16-0،12 | 12-0،24 | 292) | 9 | |
| 25 | GE 25 انجام دادن | GE 25 DO-2RS | 0,12 | 25-0.01 | 42-0,011 | 20-0،12 | 16-0،24 | 35،5 | 7 | |
| 30 | GE 30 انجام دادن | GE 30 DO-2RS | 0,15 | 30-0.01 | 47-0,011 | 22-0،12 | 18-0،24 | 40،7 | 6 | |
| 35 | GE 35 انجام دادن | GE 35 DO-2RS | 0,23 | 35–0012 | 55-0,013 | 25-0،12 | 20-0،3 | 47 | 6 | |
| 40 | GE 40 انجام دادن | GE 40 DO-2RS | 0,32 | 40-0,012 | 62-0,013 | 28-0،12 | 22-0،3 | 53 | 7 | |
| 45 | GE 45 انجام دادن | GE 45 DO-2RS | 0,41 | 45-0,012 | 68-0,013 | 32-0،12 | 25-0،3 | 60 | 7 | |
| 50 | GE 50 انجام دادن | GE 50 DO-2RS | 0,53 | 50-0,012 | 75-0,013 | 35-0،12 | 28-0،3 | 66 | 6 | |
| 60 | GE 60 انجام دادن | GE 60 DO-2RS | 1 | 60-0,015 | 90-0,015 | 44-0،15 | 36-0،4 | 80 | 6 | |
| 70 | GE 70 انجام دادن | GE 70 DO-2RS | 1,5 | 70-0,015 | 105-0,015 | 49-0،15 | 40-0.4 | 92 | 6 | |
| 80 | GE 80 انجام دادن | GE 80 DO-2RS | 2،2 | 80-0,015 | 120-0,015 | 55-0،15 | 45-0،4 | 105 | 6 | |
| 90 | GE 90 انجام دادن | GE 90 DO-2RS | 2،7 | 90-0.02 | 130–0,018 | 60-0،2 | 50–0.5 | 115 | 5 | |
| 100 | GE 100 انجام دادن | GE 100 DO-2RS | 4،3 | 100-0.02 | 150–0,018 | 70-0،2 | 55-0.5 | 130 | 7 | |
| 110 | GE 110 انجام دادن | GE 110 DO-2RS | 4،7 | 110-0.02 | 160-0,025 | 70-0،2 | 55-0.5 | 140 | 6 | |
| 120 | GE 120 انجام دادن | GE 120 DO-2RS | 8 | 120-0.02 | 180-0,025 | 85-0،2 | 70-0.5 | 160 | 6 | |
| 140 | GE 140 انجام دادن | GE 140 DO-2RS | 11 | 140-0,025 | 210-0.03 | 90-0،25 | 70-0،6 | 180 | 7 | |
| 160 | GE 160 انجام دادن | GE 160 DO-2RS | 14 | 160-0,025 | 230-0.03 | 105-0،25 | 80-0.6 | 200 | 8 | |
| 180 | GE 180 انجام دادن | GE 180 DO-2RS | 18،2 | 180-0,025 | 260-0,035 | 105-0،25 | 80-0،7 | 225 | 6 | |
| 200 | GE 200 انجام دادن | GE 200 DO-2RS | 28،3 | 200-0.03 | 0,035-290 | 130-0،3 | 100-0.7 | 250 | 7 | |
| 220 | – | GE 220 DO-2RS | 35،4 | 220-0.03 | 320-0.04 | 135-0،3 | 100-0.8 | 275 | 8 | |
| 240 | – | GE 240 DO-2RS | 39،4 | 240-0.03 | 340-0.04 | 140-0،3 | 100-0.8 | 300 | 8 | |
| 260 | – | GE 260 DO-2RS | 51،1 | 260-0,035 | 370-0.04 | 150-0،35 | 110-0.8 | 325 | 7 | |
| 280 | – | GE 280 DO-2RS | 64،6 | 280-0,035 | 400-0.04 | 155-0،35 | 120-0.8 | 350 | 6 | |
| 300 | – | GE 300 DO-2RS | 77,3 | 300-0035 | 430-0,045 | 165-0،35 | 120-0.9 | 375 | 7 | |
|
1) بدون تسهیلات روانکاری. 2) بدون شیار روانکاری روی سطح کروی حلقه داخلی. 3) همچنین در گروه های C2 و C3 موجود است. 4) قیمت و تحویل در صورت درخواست. |
||||||||||
