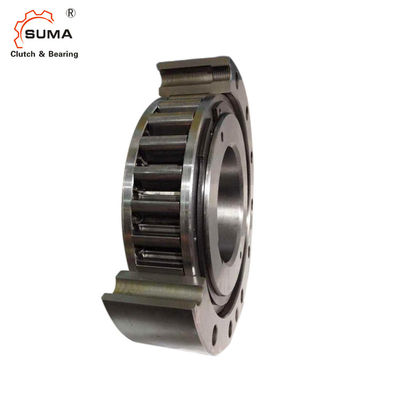

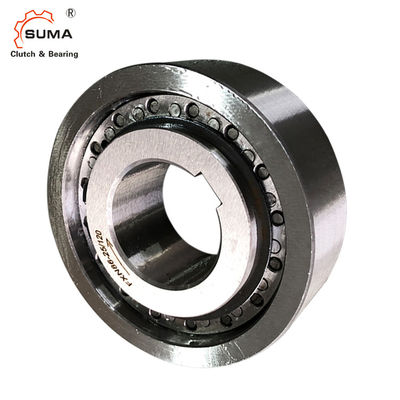

بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ
  • بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ

بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ

محل منبع چین
نام تجاری SUMA
گواهی ISO SGS
شماره مدل FXN101-25/140
جزئیات محصول
نام محصول:
بلبرینگ کلاچ اسپراگ FXN101-25/140
عملکرد:
بیش از حد / عقب نشینی
مواد:
بلبرینگ فولادی GCr15
محدوده حفاری:
55-75 میلی متر
گشتاور:
110 نیوتن متر
سرعت دوران:
2100 دور در دقیقه
دیا بیرونی.:
140 میلی متر
OEM:
تایید کنید
ضمانتنامه:
1 سال
برجسته:

بلبرینگ کلاچ اسپراگ برای پمپ

,

FXN101-25/140 بلبرینگ کلاچ اسپراگ

,

کلاچ اسپراگ یک طرفه FXN101-25/140

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 کامپیوتر
قیمت
USD190-USD230 PER PIECE
جزئیات بسته بندی
جعبه کارتن / جعبه چوبی
زمان تحویل
7-15 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، Western Union، Paypal
قابلیت ارائه
2000 عدد در ماه
توضیحات محصول

بلبرینگ کلاچ بک استاپ با سرعت بالا FXN101-25/140 برای پمپ



ویژگی بلبرینگ کلاچ FXN Backstop برای PUMP



چرخ های آزاد FXN به صورت زیر استفاده می شوند:

بک استاپ

کلاچ های بیش از حد

فری‌ویل‌های داخلی FXN، چرخ‌های آزاد اسپراگ بدون تکیه گاه یاتاقان‌ها و دارای X sprag lift-off هستند. هنگامی که حلقه داخلی با سرعت بالا می‌چرخد، چرخ‌شکن اسپراگ X عملکرد چرخ‌زنی بدون سایش را تضمین می‌کند.حلقه بیرونی به داخل محفظه مشتری فشرده می شود.این راه حل های فشرده و کم حجم را ممکن می کند.



ابعاد و ظرفیتبلبرینگ کلاچ FXN Backstop برای PUMP




اندازه چرخ آزاد

گشتاور

نیوتن متر

غلبه بر حلقه داخلی حفره استاندارد حداکثر

ب

میلی متر

دی

میلی متر

اف

میلی متر

جی

میلی متر

کدقیقهمیلی متر

L

میلی متر

وزن

کیلوگرم

میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر میلی متر
FXN31 - 17/60 110 5000 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1،2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100P6 90 66 132 35 1،1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 P6 100 76 140 35 1،7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2،3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130P6 110 86 150 40 2،6
FXN 101 -25/140 2100 5000 55 70         75 45 140P6 125 101 175 50 3،1
FXN 101 - 25/149 2100 5000 70           75 62 149H6 125 101 175 62 4،2
FXN 101 - 25/150 2100 5000 55 70         75 45 150P6 125 101 175 50 3،6
FXN 85 - 40/140 2500 6000 45 50 60 65     65 45 140P6 125 85 175 60 3،2
FXN 85 - 40/150 2500 6000 45 50 60 65     65 45 150P6 125 85 175 60 4،2
FXN 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160P6 140 100 190 60 5،1
FXN 105 - 50/165 5200 4500 80           80 62 165P6 145 105 195 62 5،8
FXN 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8،6
FXN 140 - 50/215 10100 3000 65 90 100 110     110 69 215J6 180 140 245 70 14,0
FXN 170 - 63/258 20500 2700 70 85 100 120     130 80 258H6 210 170 290 80 21,0


حداکثر گشتاور قابل انتقال 2 برابر گشتاور اسمی مشخص شده است.برای تعیین گشتاور انتخابی به صفحه 14 مراجعه کنید.

گشتاور اسمی نظری فقط برای تمرکز ایده آل بین حلقه داخلی و خارجی اعمال می شود.در عمل، متمرکز بودن تحت تأثیر بازی بلبرینگ و خطاهای مرکزیت قطعات همسایه قرار می گیرد.سپس گشتاورهای اسمی مشخص شده در جدول با در نظر گرفتن تمام شدن موجود (TIR) ​​اعمال می شود.

سرعت بالاتر در صورت درخواست

یادداشت:

1. T max = 2 × T KN

2. طغیان نژاد درونی

3. طغیان نژاد بیرونی
راه کلید به DIN 6885.1

راه کلید مطابق DIN 6885، صفحه 1 •تحمل عرض کلید JS10.

* Keyway مطابق DIN 6885، صفحه 3 •تحمل عرض کلید JS10.

نصب مثال

بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ 1

Freewheel داخلی FXN 38 - 17/70 NX به عنوان پشتیبان، مرتب شده در یک آداپتور محفظه برای اتصال به یک موتور الکتریکی.حلقه بیرونی نازکی که در محفظه فشرده شده است، یک راه حل مناسب برای فضا را ممکن می کند.با توجه به سرعت بالای شفت در عملکرد عادی (عملکرد چرخ آزاد)، بالابر اسپراگ X عملکرد مداوم بدون تماس و در نتیجه بدون سایش را تضمین می کند.

بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ 2

Freewheel داخلی FXN 66 - 25/100 NX به عنوان یک کلاچ بیش از حد در درایو خزشی یک ماشین نساجی.نصب چرخ آزاد به طور فشرده با استفاده از حلقه بیرونی نازک که به چرخ کرم فشرده می شود حل می شود.در حین راه اندازی، دستگاه توسط چرخ دنده حلزونی و چرخ آزاد که در عملیات رانندگی کار می کند رانده می شود.در عملکرد عادی (عملیات چرخ آزاد)، حلقه داخلی که بر روی محور اصلی درایو با سرعت بالا قرار دارد، از بین می رود و به طور خودکار درایو خزش را جدا می کند.با سرعت بیش از حد بالای حلقه داخلی، از نوع با بلند کردن اسپراگ X استفاده می شود.اسپراگ ها در حالت چرخش آزاد بدون تماس کار می کنند و از این رو بدون سایش هستند.

بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ 3



Freewheels داخلی FXN بدون پشتیبانی از یاتاقان هستند.تراز متحدالمرکز حلقه داخلی و خارجی باید توسط مشتری ارائه شود.
خروجی مجاز (TIR) ​​باید رعایت شود.گشتاور به وسیله پرس فیت روی رینگ بیرونی منتقل می شود.به منظور انتقال گشتاورهای مشخص شده در جدول، حلقه بیرونی باید در محفظه ای با قطر خارجی K قرار گیرد. محفظه از فولاد یا چدن خاکستری با حداقل کیفیت GG-20 ساخته شده است.هنگام استفاده از سایر مواد محفظه یا قطرهای خارجی کوچکتر، از شما می خواهیم در مورد گشتاور قابل انتقال با ما تماس بگیرید.تلورانس سوراخ محفظه در جدول زیر بعد D مشخص شده است. تلرانس شفت باید ISO h6 یا j6 باشد.

روغن کاری
در سرعت های بیش از سرعت بلند کردن اسپراگ، نیازی به روغن کاری خاصی نیست.عملکرد چرخ آزاد بدون نیاز به تعمیر و نگهداری است.هنگام کارکردن زیر سرعت بالابر پاشش، باید روانکاری روغن با کیفیت مشخص شده ارائه شود.
تصویر



بلبرینگ کلاچ یک طرفه اسپراگ FXN101-25/140 برای پمپ 4
