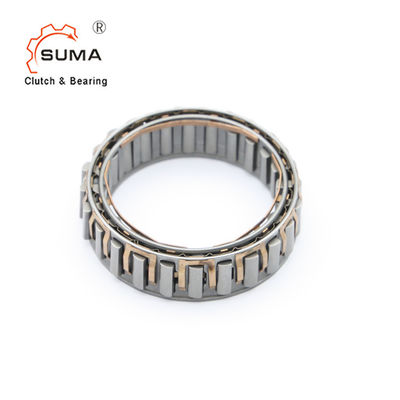

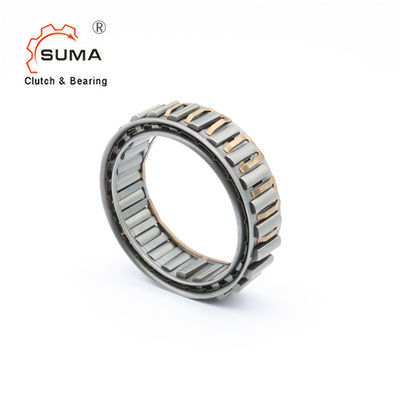

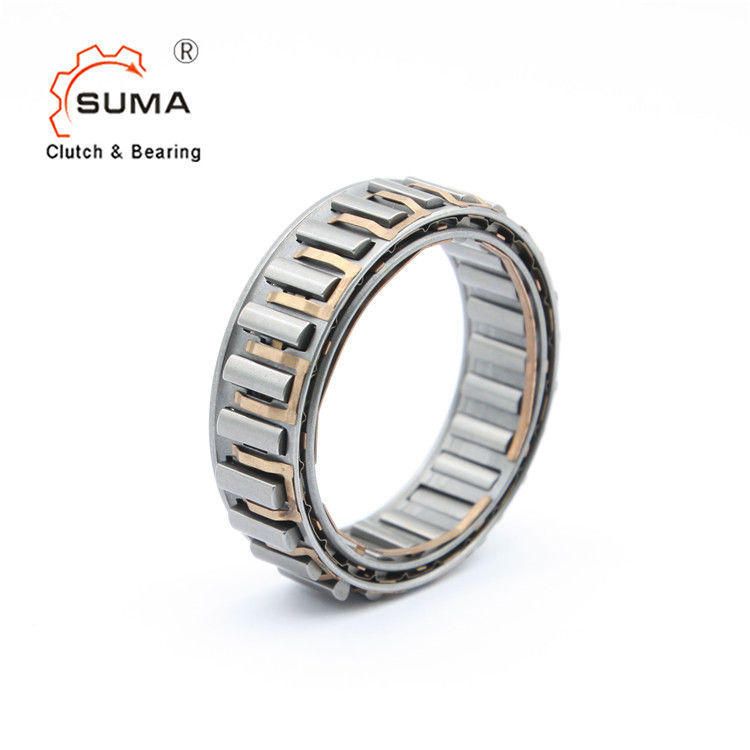

DC2222G یک طرفه بلبرینگ کلاچ چرخ آزاد اسپراگ بک استاپ
معرفی مختصر
نوع DC یک قفس چرخ آزاد از نوع sprag بدون نژادهای داخلی یا خارجی است.
نوع DC نسخه-N همه انواع روان کننده هایی را که در حال حاضر در تجهیزات انتقال قدرت استفاده می شود، می پذیرد.
از طرف دیگر، میتوان مسابقهها را در مورد شفتها یا بدنههای فولادی سخت شده با مشخصات زیر انجام داد.
سختی سطح قطعه تمام شده باید 60 تا 62 HRC باشد، حداقل برای عمق 0.6 میلی متر.
سختی هسته از HRC35 تا 45 باشد. زبری سطح نباید از 22CLA تجاوز کند.
حداکثر مخروط بین مسابقه ها: 0007 میلی متر برای عرض 25 میلی متر.
ابعاد و ظرفیت ها
اندازه
|
TKN1) |
سرعت بیش از حد |
فضای اسپراگ
|
نه از کلیپ ها
|
خیر از شاخه ها |
وزن | ||||||
nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | امین | Ødmin | Øbmax | ||||||
[Nm] | [دقیقه-1] | [دقیقه -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 0.075±8.33 | 10 | 50 | 15 | – | 12 | 0.03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 0.075±8.33 | 13.5 | 58 | 18 | – | 14 | 0.055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 0.075±8.33 | 13.5 | 62 | 20 | – | 14 | 0.06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 0.075±8.33 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 0.075±8.33 | 16 | 71 | 25 | – | 18 | 0.085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 0.075±8.33 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 0.1±8.33 | 16 | 79 | 29 | – | 20 | 0.095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 0.1±8.33 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | – | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 0.1±8.33 | 16 | 98 | 38 | – | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 0.1±8.33 | 21 | 104 | 42 | – | 26 | 0.175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | – | 30 | 0.185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 0.1±8.33 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 0.1±8.33 | 25.4 | 132 | 55 | – | 34 | 0.27 |
DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 0.1±8.33 | 16 | 134 | 58 | – | 34 | 0.165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 0.1±8.33 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 0.1±8.33 | 25.4 | 184 | 80 | – | 50 | 0.4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 0.1±9.50 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 12 تا 19 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
*) فلنج مرکزی قفس داخلی در مقابل قرار دارد
سمت
**) افزایش تحمل به 0,013 ± مجاز است
مثال نصب
