| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | DC12388C(11C) |

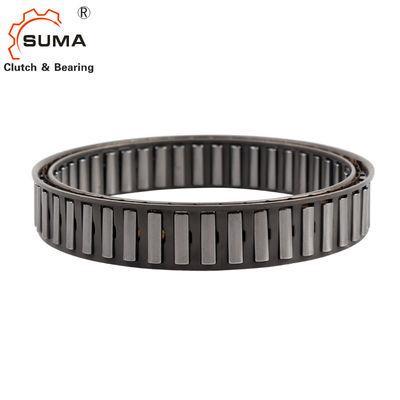

DC12388C(11C) 25.4 میلی متری یک طرفه کلاچ اسپراگ یک طرفه بلبرینگ چرخ آزاد
معرفی مختصر بلبرینگ کلاچ DC Sprag
نوع DC یک قفس چرخ آزاد از نوع sprag بدون نژادهای داخلی یا خارجی است.این باید در طرحی نصب شود که دارای مسابقه، تحمل بارهای محوری و شعاعی، روانکاری و آب بندی باشد.
نوع DC نسخه-N همه انواع روان کننده هایی را که در حال حاضر در تجهیزات انتقال قدرت استفاده می شود، می پذیرد.
ابعاد و ظرفیت هایبلبرینگ کلاچ DC Sprag
|
اندازه
|
TKN1) |
سرعت بیش از حد |
فضای اسپراگ
|
نه از کلیپ ها
|
خیر از شاخه ها |
وزن | ||||||
| nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | امین | Ødmin | Øbmax | ||||||
| [Nm] | [دقیقه-1] | [دقیقه -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 0.075±8.33 | 10 | 50 | 15 | – | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 0.075±8.33 | 13.5 | 58 | 18 | – | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 0.075±8.33 | 13.5 | 62 | 20 | – | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 0.075±8.33 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 0.075±8.33 | 16 | 71 | 25 | – | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 0.075±8.33 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 0.1±8.33 | 16 | 79 | 29 | – | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 0.1±8.33 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 0.1±8.33 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 0.1±8.33 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 0.1±8.33 | 21 | 104 | 42 | – | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | – | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 0.1±8.33 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 0.1±8.33 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 0.1±8.33 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 0.1±8.33 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 0.1±8.33 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 0.1±8.33 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 0.1±9.50 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 12 تا 19 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
*) فلنج مرکزی قفس داخلی در مقابل قرار دارد
سمت
**) افزایش تحمل به 0,013 ± مجاز است
مثال نصب

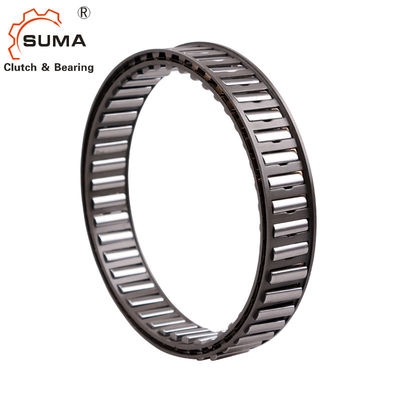

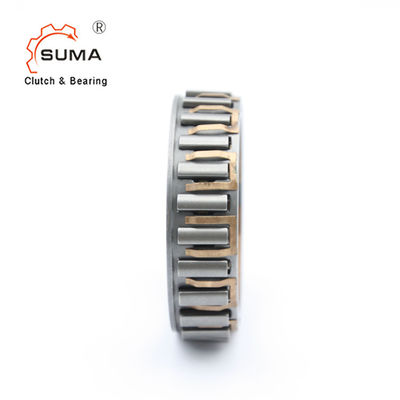

عکس هایبلبرینگ کلاچ DC Sprag
