| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | ASNU30 NFS30 TFS30 |

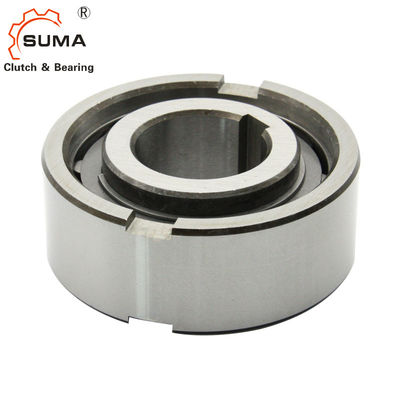

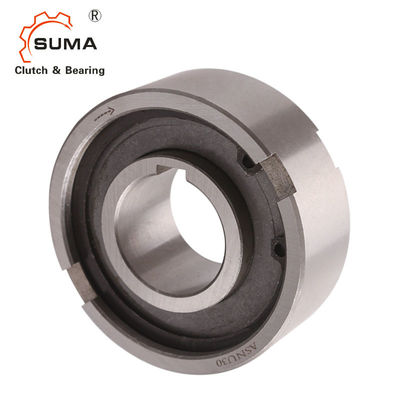

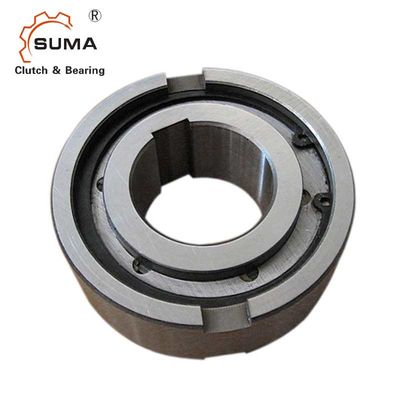

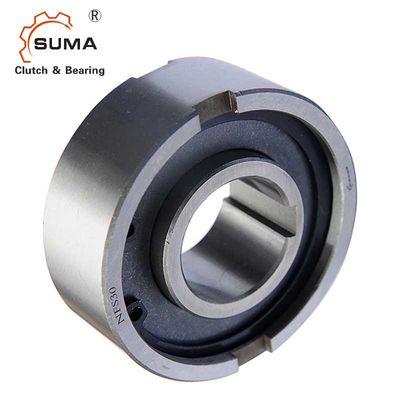

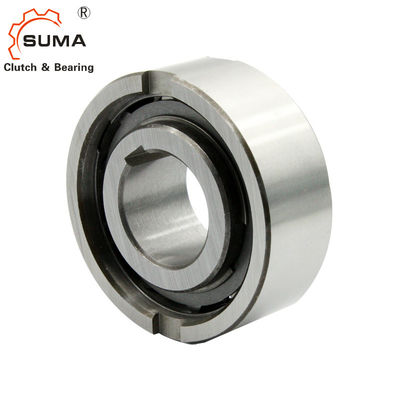

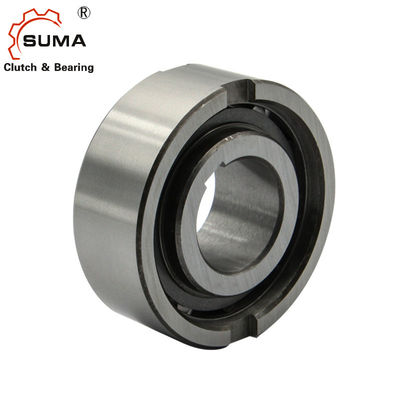

ASNU30 NFS30 TFS30 Backstop Freewheel One Way Sprag Bearings Factory
ویژگی های ASNU30 One Way بلبرینگ کلاچ
ASNU NFS TFS یک نوع غلتکی بدون یاتاقان است.یاتاقان ها محوری و بار شعاعی هستند.
روغن کاری و آب بندی نیز باید با نصب انجام شود.
از آنجایی که کلاچ یک طرفه ASNU NFS از نوع غلتکی بدون پشتیبانی از یاتاقان است، برای تحمل بارهای محوری و شعاعی به یاتاقان ها نیاز است.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.
مسابقه داخلی به شفت کلید خورده است.
نژاد بیرونی دارای تحمل n6 مثبت است، تا به یک پرس فیتن محفظه H7 بدهد.
اطلاعات فنی ازبلبرینگ کلاچ یک طرفه ASNU30
| نام محصول | بلبرینگ کلاچ یک طرفه |
| مدل | ASNU30 / NFS30 / TFS30 |
| مواد | کروم استیل GCr15 |
| قطر داخلی | 30 میلی متر |
| قطر خارجی | 72 میلی متر |
| ضخامت | 27 میلی متر |
| ظرفیت گشتاور | 255 نیوتن متر |
| سرعت دوران | 1400 دور در دقیقه |
| وزن | 0.54 کیلوگرم |
| بسته | جعبه کارتن / جعبه چوبی |
ابعاد و ظرفیت هایبلبرینگ کلاچ یک طرفه ASNU40
| تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور را بکشید | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 بار.T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
تصاویر
