بلبرینگ کلاچ یک طرفه
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FSO300 HPI300 |

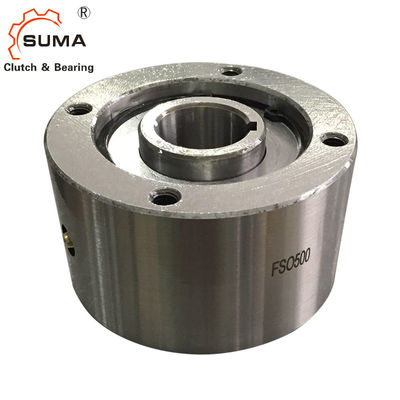

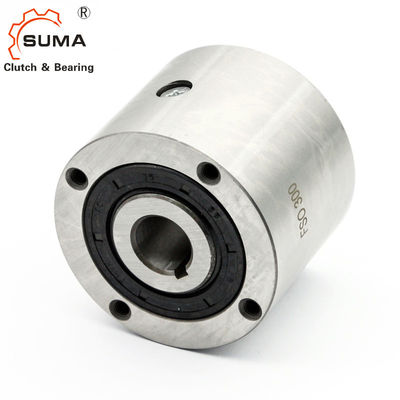

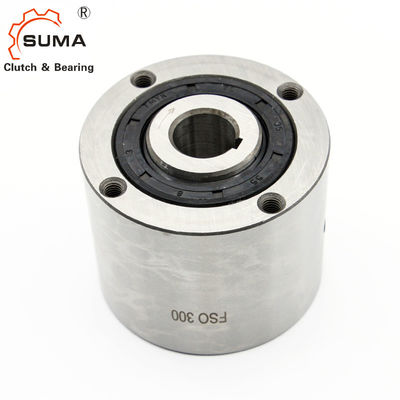

FSO300 HPI300 بک استاپ کلاچ یک طرفه بلبرینگ اسپراگ
روغن کاری
انواع FSO و HPI روغن کاری می شوند و از آب بند استاندارد لبه محور استفاده می کنند.
نوع FSO-GR روغن کاری شده با گریس است و می تواند به مهر و موم های لابیرنت بدون تماس مجهز شود.
نوع HPI مخصوص برنامه های نمایه سازی با سرعت بالا طراحی شده است.
امکانات
انواع FSO، FSO-GR، و HPI 300 تا 700، چرخ‌های آزاد از نوع اسپراگ هستند که دارای دو یاتاقان‌های توپی هستند که با استفاده از دو بلبرینگ، مهر و موم شده و پشتیبانی می‌شوند.
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
گشتاور تیKN1 [Nm] |
سرعت بیش از حد [دقیقه-1] |
DIMENSION ( میلی متر ) | روان کننده | وزن | کشش گشتاور | |||||||||||||||
| FSO FSO-GR HPI |
FSO nحداکثر2) |
FSO-GR nحداکثر3) |
dH7-bxh |
d4) حداقل حداکثر |
آ |
ب -0.05 |
سی | E | اف | جی | z | جی | ک | L | f | FSO | FSO..GR | HPI | [کیلوگرم] | تیآر[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
یادداشت
1) T max = 2 ×T KN »به صفحه انتخاب 10 تا 13 مراجعه کنید
2) نژاد درونی/ نژاد بیرونی
3) مهر و موم دخمه پرپیچ و خم نژاد درونی/خارجی نژاد
4) سوراخ اینچ در صورت درخواست موجود است
5) فقط برای سوراخ های بزرگ
اندازه 600 > 50 میلی متر
اندازه 700 > 75 میلی متر
*) 6 سوراخ با فاصله مساوی 60°به علاوه 2 سوراخ اضافی در 180°»به دستورالعمل های نصب و نگهداری مراجعه کنید
نصب و اتصال
