| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FSO800 HPI800 |

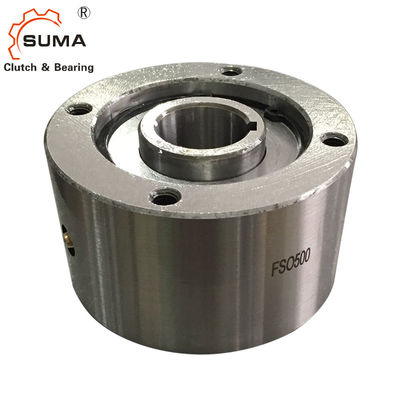

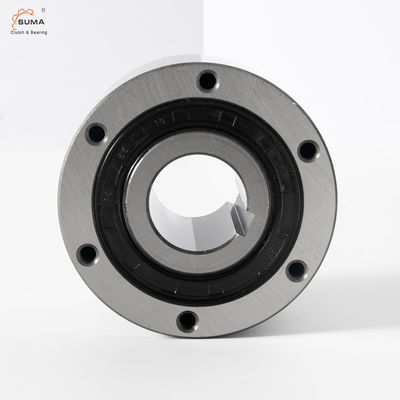

بلبرینگ کلاچ بادامک FSO800 HPI800 یک طرفه Sprag Freewheels
امکانات
انواع FSO، FSO-GR، و HPI 750 تا 1027 از نوع اسپراگ آزاد چرخ‌های مستقل، مهر و موم شده و پشتیبانی از یاتاقان هستند که از دو بلبرینگ استفاده می‌کنند.
روغن کاری
انواع FSO و HPI روغن کاری می شوند و از آب بند استاندارد لبه محور استفاده می کنند.
نوع FSO-GR روغن کاری شده با گریس است و می تواند به مهر و موم های لابیرنت بدون تماس مجهز شود.
نوع HPI مخصوص برنامه های نمایه سازی با سرعت بالا طراحی شده است.
ابعاد و ظرفیت ها
| اندازه |
گشتاور [Nm] |
سرعت بیش از حد [دقیقه-1] |
DIMENSION [mm] | روان کننده | وزن | گشتاور | |||||||||||||||||
| FSO | FS | دH7-bxh | d4) | آ | ب5) | سی | دی | E | اف | جی | z | جی | ک | L | پ | f | FSO | HPI | FS | TR | |||
| TKN1) | nحداکثر2) | nحداکثر3) | حداقل حداکثر | -0.05 | [کیلوگرم] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
یادداشت
1) T max = 2 ×T KN »به صفحه انتخاب 10 تا 13 مراجعه کنید
2) نژاد درونی/ نژاد بیرونی
3) مهر و موم دخمه پرپیچ و خم نژاد درونی/خارجی نژاد
4) سوراخ اینچ در صورت درخواست موجود است
5) فقط برای سوراخ های بزرگ
اندازه 600 > 50 میلی متر
اندازه 700 > 75 میلی متر
*) 6 سوراخ با فاصله مساوی 60°به علاوه 2 سوراخ اضافی در 180°»به دستورالعمل های نصب و نگهداری مراجعه کنید
نصب و اتصال
