بلبرینگ کلاچ بادامک
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | B205 B206 B207 |

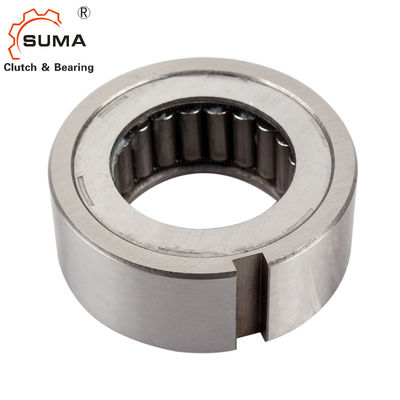

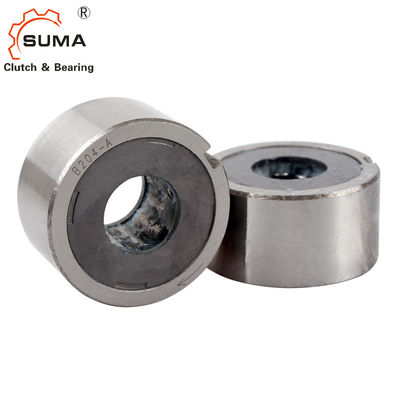

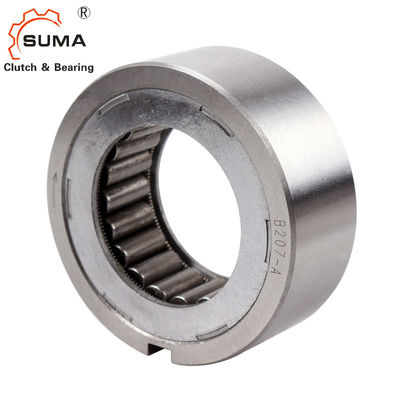

B205 B206 B207 یک طرفه کلاچ بلبرینگ بک استاپ بادامک کلاچ
نصب و استفاده
1. سری 200 بادامک کلاچ روی شفت نصب می شود، بنابراین شفتی که کلاچ روی آن نصب شده است باید پس از سنگ زنی تا Rc 56-60 و عمق کیس 1.5 میلی متر سفت شود.آسیاب تا 1.5S (16 میکرو اینچ).مخروطی این شفت نباید از 0.01 میلی متر در 50 میلی متر تجاوز کند.
2. برای نصب کلاچ، کلاچ را با یاتاقان ها در هر دو طرف یا در یک طرف نصب کنید تا مرکز محوری و دور بیرونی کلاچ را به دست آورید و بارهای شعاعی یا رانشی را که ممکن است بر روی سطح بیرونی یا رانش کار کند را تحمل کنید. شفتنمونه نصب را ببینید.
3. کلاچ باید با چرخاندن آن در جهت مشخص شده توسط فلش بر روی شفت نصب شود.
روی صفحه کلاچ نشان داده شده است.با چکش زدن به کلاچ ضربه وارد نکنید.
4. کلاچ ها همان قطر بیرونی بلبرینگ های نشان داده شده در جدول بالا را دارند.تحمل سوراخ محفظه ای که کلاچ در آن مونتاژ می شود باید در محدوده نشان داده شده در جدول زیر باشد.
5. برای نمایه سازی، روغن کاری روغن توصیه می شود.
6. تمرکز حفره و شفت محفظه باید در 0.05 میلی متر باشد.
7. مشخصات کلید باید مطابق با JIS B1301-1959 باشد.
ابعاد و ظرفیت ها
| مدل |
ظرفیت گشتاور (Nm) |
گشتاور را بکشید (Nm) |
حداکثر بیش از حد (r/min) | Max.Idexing (چرخه/دقیقه) | A (0+ تا 0.6-) | ب | راه کلید | با شماره بلبرینگ JIS |
دیا شفت.سی (0+ تا 0.025-) |
وزن (کیلوگرم) |
|
| شفت | نژاد بیرونی | ||||||||||
| B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
| B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47 (-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
| B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
| B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62 (-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
| B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72 (-0.017-0.042) | 7X4 | 6207 | 42.088 | 0.8 |
| B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
| B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85 (-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
| B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
| B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
| B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
| B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
| B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
