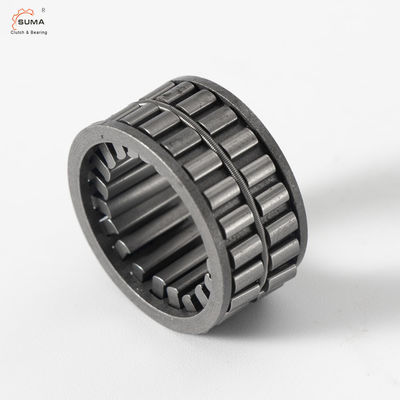

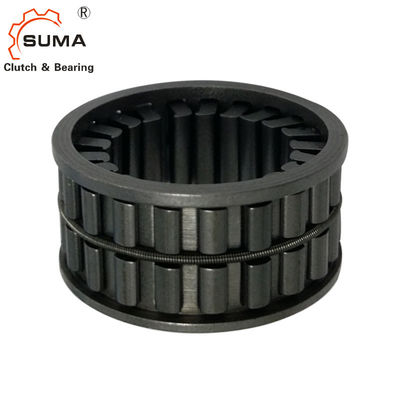

چرخ آزاد دقیق FE453Z FE455Z FE458Z یک طرفه
بلبرینگ کلاچ اسپراگ برای هلیکوپتر
امکانات

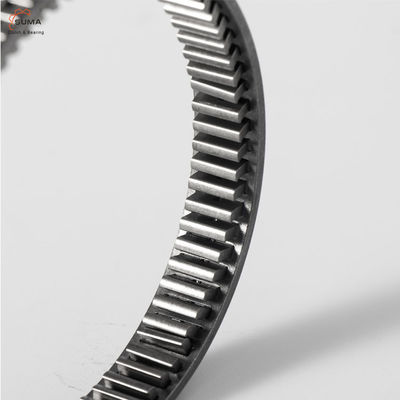

اسپراگ ها به طور مساوی در اطراف محیط قفس عنصر درج قرار گرفته اند.قفس عنصر درج در تماس با نژادهای داخلی یا خارجی قرار نمی گیرد.تحت هر برنامه ای کاملاً بدون بارگذاری باقی می ماند.
ابعاد و ظرفیت ها
افسانه نقاشی:
d = قطر داخلی D = قطر بیرونی W = عرض T = گشتاور n = سرعت چرخش
تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
Tnom [Nm] |
nmax [دور در دقیقه] |
وزن [کیلوگرم] |
مورد شماره. |
FE 412 Z | 4 | 12 | 12 | 4 | 27000 | 0.003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19200 | 0.006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10100 | 0.008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6300 | 0.014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5900 | 0.016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6000 | 0.016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5100 | 0.017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4800 | 0.018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4900 | 0.019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4400 | 0.018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4300 | 0.022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4200 | 0.024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3300 | 0.026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3100 | 0.029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3000 | 0.030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2900 | 0.032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2700 | 0.034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2600 | 0.035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2500 | 0.037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2100 | 0.045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1700 | 0.055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1,127 | 1300 | 0.066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2673 | 800 | 0.131 | 300524 |
تعیین |
د [mm] |
دی [mm] |
دبلیو [mm] |
Tnom [Nm] |
nmax [دور در دقیقه] |
وزن [کیلوگرم] |
مورد شماره. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52600 | 0.001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2،5 | 40900 | 0.002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34900 | 0.003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31200 | 0.003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27200 | 0.004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18900 | 0.005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13200 | 0.006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13200 | 0.006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10600 | 0.007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9700 | 0.008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5600 | 0.013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5500 | 0.014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4400 | 0.016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4400 | 0.017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3700 | 0.019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3500 | 0.020 | 300502 |
تصاویر
