بلبرینگ کلاچ غلتکی
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AA12 AA15 |

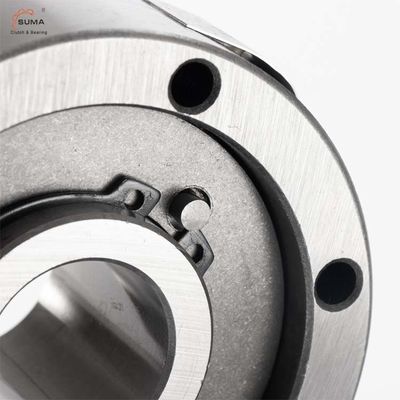

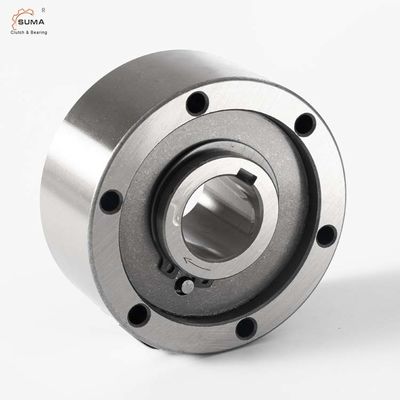

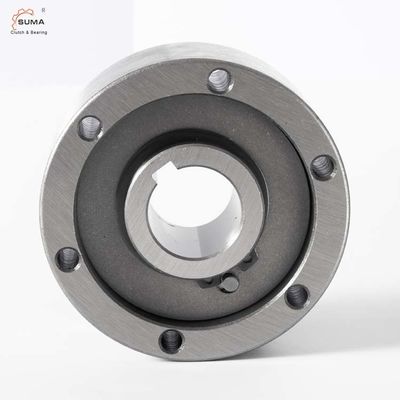

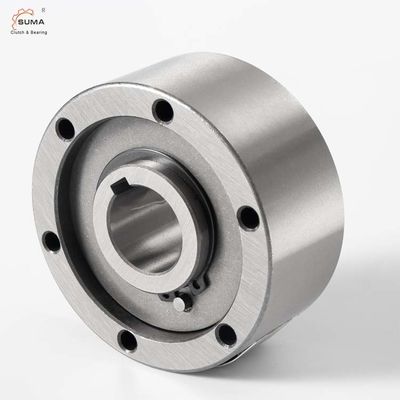

AA12 AA15 غیر بلبرینگ پشتیبانی از غلتک یک طرفه نوع آزاد چرخ
داده های فنی
| مشخصات | |
| مدل | AA12 / AA15 |
| مواد | GCr15 |
| قطر داخلی | 12 میلی متر / 15 میلی متر |
| قطر خارجی | 47 میلی متر / 55 میلی متر |
| ضخامت | 20 میلی متر / 30 میلی متر |
| ظرفیت گشتاور | 17 نیوتن متر / 55 نیوتن متر |
| گشتاور را بکشید | 0.7 Ncm / 3.5 Ncm |
| سرعت بیش از حد مسابقه درونی | 3100 دور در دقیقه |
| سرعت بیش از حد مسابقه بیرونی | 6000 دور در دقیقه |
| وزن | 0.21 کیلوگرم / 0.44 کیلوگرم |
| ساختار | نوع غلتکی |
| کاربرد | دستگاه نساجی، پنکه، هواکش، دستگاه چاپ |
| بسته | جعبه کارتن، جعبه چوبی یا سفارشی |
| شرایط پرداخت | TTL/C، D/A، D/P، Western Union، Paypal |
| زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
امکانات
نوع AA یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.
این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
روغن کاری و آب بندی نیز باید توسط نصب انجام شود.
روانکاری استاندارد روغن است.
مسابقه داخلی به شفت کلید خورده است.مناسب برای مرکزیت نژاد بیرونی باید با تحمل H7 باشد.
اتصال نژاد بیرونی از طریق پیچ و مهره به درجه 10.9 یا بهتر است.
ابعاد و ظرفیت ها
| اندازه | TK1 | سرعت بیش از حد | وزن |
بکشید گشتاور |
||||||||||
| dH7 | نیمکس 2) | Namax3) | 7 درهم | D5 | D6 | D3 | ز | O | L | f | س | (کیلوگرم) | TR | |
| (میلی متر) | (Nm) | (دقیقه-1) | (دقیقه-1) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت
1) T max = 2 x T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
راه کلید به DIN 6885.1
