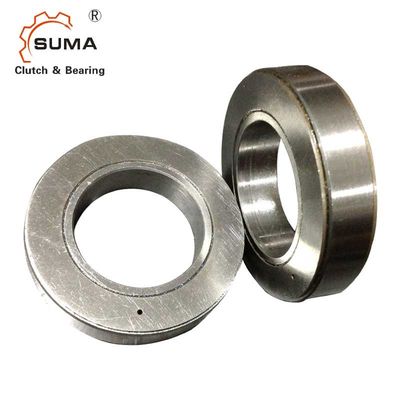

کلاچ بک استاپ 60*95*18 میلیمتری ASK60 با بلبرینگ یک طرفه چرخ آزاد
امکانات
نوع ASK یک یاتاقان چرخ آزاد نوع غلتکی است که توسط دو ردیف غلتک پشتیبانی می شود.این یک واحد محافظت از گرد و غبار مستقل است که با گریس روانکاری تحویل داده می شود.ابعاد بیرونی اسمی مانند بلبرینگ سری 60 است.
انتقال گشتاور باید با یک پرس مناسب در مسابقه داخلی و خارجی تضمین شود.به دلیل این تناسب پرس، فاصله شعاعی استاندارد C4 است.تلرانس تداخل در ابعاد چرخ آزاد است که امکان نصب مستقیم در سری استاندارد 60 را فراهم می کند.
محل یاتاقان: تحمل شفت باید h6 یا j6 باشد. نژاد بیرونی باید در محفظه سفت و سخت با تحمل K6 فشرده شود.ظرفیت باربری شعاعی در جدول آورده شده است.چرخ های آزاد نوع ASK نمی توانند بار محوری را بپذیرند.در موارد چنین بارهایی، یاتاقان های رانش باید تهیه شود.
داده های فنی
مدل | ASK60 |
مواد | GCr15 |
قطر داخلی | 60 میلی متر |
قطر خارجی | 95 میلی متر |
ضخامت | 18 میلی متر |
ظرفیت گشتاور | 250 نیوتن متر |
گشتاور را بکشید | 25 نیوتن سانتی متر |
حداکثر سرعت بیش از حد | 1800r/min |
کاربرد | Backstop، Overrunning |
بسته | بسته بندی کارتن / بسته بندی چوبی |
زمان تحویل | 5-7 روز |
شرایط پرداخت | TT، L/C، D/P، D/A، Western Union، Paypal |
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سری بلبرینگ | تیKN1) | nحداکثر | قطر خارج | ارتفاع | تحمل بارها | وزن | گشتاور را بکشید | |
پویا | استاتیک | |||||||||
پرسیدن | دیp6 (میلی متر) |
(Nm) |
(دقیقه-1) |
دی (میلی متر) |
L (میلی متر) |
سی (kN) |
سی0 (kN) |
(کیلوگرم) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 |
یادداشت
1) Tmax = 2 ×TKN
»به صفحه انتخاب 10 تا 13 مراجعه کنید
»به دستورالعمل های نصب و نگهداری صفحه 16 تا 19 مراجعه کنید
مثال نصب
