محل منبع | چین |
نام تجاری | SUMA |
گواهی | ISO SGS |
شماره مدل | ASNU200 NFS200 USNU200 |

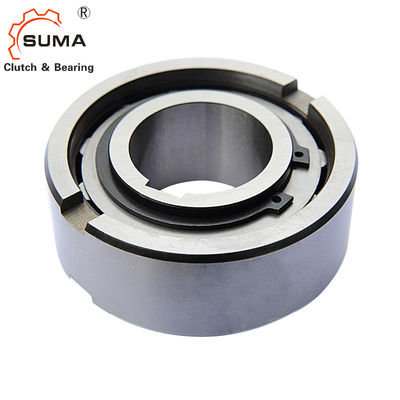

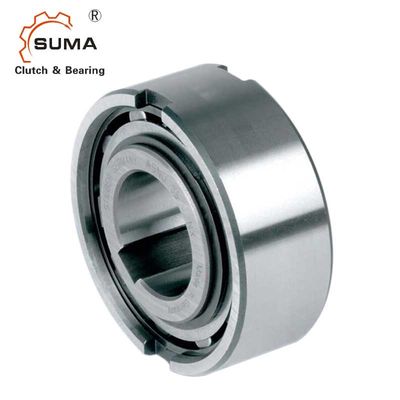

ASNU200 NFS200 USNU200 44500 نیوتن متر بدون بلبرینگ پشتیبانی می شود
بلبرینگ کلاچ یک طرفه
امکانات
ASNU NFS USNU یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها محوری و بار شعاعی هستند.روغن کاری و آب بندی نیز باید با نصب انجام شود.
از آنجایی که کلاچ یک طرفه ASNU NFS از نوع غلتکی بدون پشتیبانی از یاتاقان است، برای تحمل بارهای محوری و شعاعی به یاتاقان ها نیاز است.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت است، تا به یک پرس فیتن محفظه H7 بدهد.
داده های فنی
نام محصول | بلبرینگ کلاچ یک طرفه |
مدل | ASNU200 NFS200 USNU200 |
مواد | فولاد کروم GCr15 |
قطر داخلی | 300 میلی متر |
قطر خارجی | 420 میلی متر |
ظرفیت گشتاور | 44500 نیوتن متر |
وزن | 93 کیلوگرم |
بسته | جعبه چوبی |
شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
زمان تحویل | 15 روز |
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
TKN1) |
غلبه بر سرعت ها |
وزن
|
گشتاور را بکشید | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | ب | تی | س | ه | f | TR | ||
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
یادداشت
کلید ASNU8-12، ASNU200 به DIN 6885. 1,
اندازه های دیگر به DIN 6885.3
1) T max = 2 ×T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
