امکانات
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و غلتک است.پشتیبانی خارجی یاتاقان اضافی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید به توپ ها اعمال شود.
جهت بستن
فلش روی حلقه داخلی نشان دهنده گیره حلقه داخلی است
جهت.
عرض34 میلی متر
دمای عملیاتیحداکثر100 درجه سانتی گراد
روغن کاریروانکاری روغن مادام العمر
تحمل نصب
شفت js6 (k5)؛هاب H6
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.
قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
داده های فنی

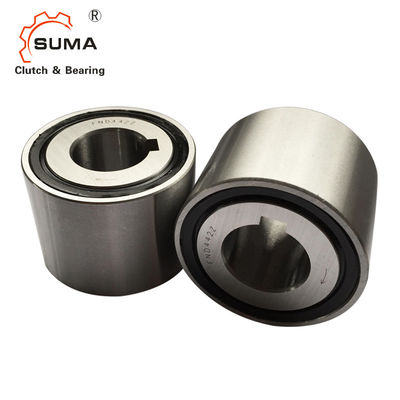

مورد | FND453Z |
مواد | GCr15 |
بی حوصله دیا. | 25 میلی متر |
دیا بیرونی. | 58 میلی متر |
عرض (B) | 34 میلی متر |
ظرفیت گشتاور | 314 نیوتن متر |
سرعت محدود کننده بیش از حد (مسابقه درونی) | 1200 دور در دقیقه |
وزن | 0.46 کیلوگرم |
بسته | جعبه کارتن یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
تعیین | د | دی | دبلیو | Tnom | nmax | Cdyn. | Cstat. | وزن | ب | تی | مورد شماره. |
[mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | [N] | [N] | [کیلوگرم] | [mm] | [mm] | ||
FND 437 M | 15 | 41 | 34 | 176 | 1700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300738 |
FND 442 M | 20 | 46 | 34 | 223 | 1500 | 10,247 | 10708 | 0.28 | 6 | 2.8 | 300743 |
FND 442 Z | 20 | 46 | 34 | 208 | 1500 | 10,247 | 10708 | 0.28 | 6 | 2.8 | 300744 |
FND 453 M | 25 | 58 | 34 | 343 | 1200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
FND 453 Z | 25 | 58 | 34 | 314 | 1200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
FND 459 M | 30 | 64 | 34 | 411 | 1100 | 12691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1100 | 12691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
FND 463 M | 35 | 68 | 34 | 462 | 1100 | 13,070 | 17063 | 0.6 | 10 | 3.3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1100 | 13,070 | 17063 | 0.6 | 10 | 3.3 | 306529 |
FND 470 M | 40 | 75 | 34 | 550 | 1000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300766 |
FND 473 M | 45 | 78 | 34 | 588 | 1000 | 14,128 | 19896 | 0.73 | 14 | 3.8 | 306532 |
FND 473 Z | 45 | 78 | 34 | 543 | 1000 | 14,128 | 19896 | 0.73 | 14 | 3.8 | 306533 |
