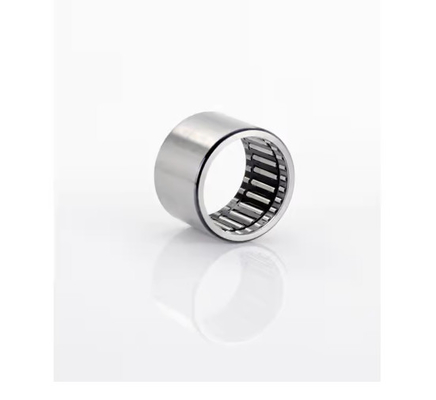

کلاچ یک طرفه بلبرینگ سوزنی فنجانی 14*20*26 میلی متری HFL1426
داده های فنی
یاتاقان سوزنی سری سه ردیفه HFL یک رولبرینگ با غلتک های استوانه ای است.
غلتک ها نسبت به قطرشان نازک و بلند هستند.به این نوع غلتک، غلتک سوزنی می گویند.
این به ویژه برای نتایج با ابعاد نصب شعاعی محدود مناسب است. با توجه به کاربردهای مختلف، غلتک سوزنی HFL بدون حلقه داخلی یا غلتک سوزنی و اجزای قفس را می توان انتخاب کرد.
این نوع غلتک سوزنی فقط می تواند بار شعاعی را تحمل کند.رولبرینگ های سوزنی فنجانی، غلتک های سوزنی با حلقه های بیرونی مهر و موم شده و شکل دار هستند.
غلتک سوزنی جام کشیده - کلاچ غلتکی با مجموعه بلبرینگ:
HFL1426، 14 میلیمتر سوراخ، 20 میلیمتر OD، 26 میلیمتر عرض
ابعاد و ظرفیت های غلتک سوزنی HFL
شفت دیا |
نام کلاچ | جرم |
مرزی ابعاد |
گشتاور | محدود کردن سرعت |
بار پایه رتبه بندی ها |
|||||
Fw | دی | سی | شفت | حلقه بیرونی | سی | شرکت | |||||
حداقل 1 | حداقل 1 |
KN | |||||||||
میلی متر | چشمه های پلاستیکی | چشمه های فولادی | g | میلی متر | نیوتن متر | دور در دقیقه | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

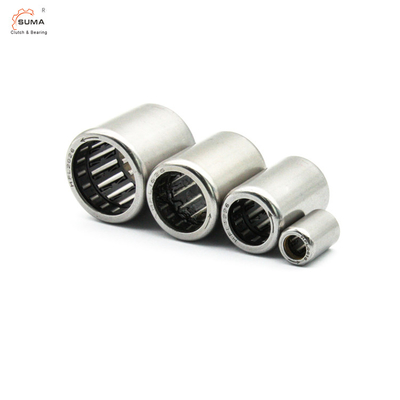

تصاویر غلتک سوزنی فنجانی HFL
