غلتک سوزنی یک طرفه
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | HFL3530 |

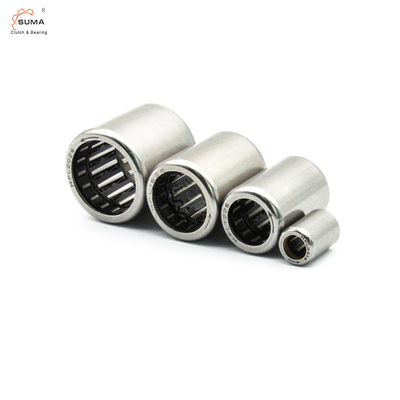

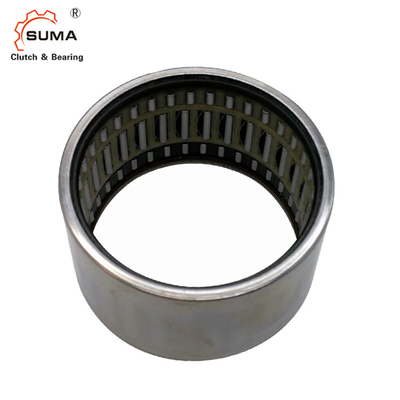

کلاچ سوزنی یک طرفه بلبرینگ فنجانی 35*42*30 میلی متری HFL3530
داده های فنی
غلتک سوزنی جام کشیده - کلاچ غلتکی با مجموعه بلبرینگ،
می تواند گشتاور را تنها در یک جهت با دقت قفل بالا منتقل کند.
کلاچ سوزنی یک طرفه HFL از عناصر غلتشی برای حفظ جدایی بین قطعات متحرک برای کاهش اصطکاک دورانی و پشتیبانی از بارهای شعاعی استفاده می کند.
با وجود داشتن سطح مقطع کوچک، بلبرینگ همچنان ظرفیت باربری بالایی دارد، غلتک های سوزنی مجهز به غلتک های نازک و بلند هستند (قطر غلتک D≤5mm، L/D≥2.5، L طول غلتک است)، بنابراین ساختار شعاعی فشرده است و قطر داخلی و ظرفیت بار آن مانند سایر انواع بلبرینگ است و قطر بیرونی کوچکترین است.
| شکل حلقه Raceway | کلاچ یک طرفه | جهت بارگذاری | شعاعی |
|---|---|---|---|
| انجام میدهم) | 35 | OD(Ø) | 42 |
| عرض (میلی متر) | 30 | دقت (JIS) | درجه 0 |
| مشخصات فنی | استاندارد | گشتاور مجاز (Nm) | 121 |
| سرعت مجاز در صورت چرخاندن شفت | 3900 | سرعت چرخش مجاز زمانی که حلقه بیرونی می چرخد | 3900 |
ابعاد و ظرفیت ها
|
شفت دیا |
نام کلاچ | جرم |
مرزی ابعاد |
گشتاور | محدود کردن سرعت |
بار پایه رتبه بندی ها |
|||||
| Fw | دی | سی | شفت | حلقه بیرونی | سی | شرکت | |||||
| حداقل 1 | حداقل 1 |
KN | |||||||||
| میلی متر | چشمه های پلاستیکی | چشمه های فولادی | g | میلی متر | نیوتن متر | دور در دقیقه | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
تصاویر
سوالات متداول
س:چگونه کالاها را بسته بندی می کنید؟
س:آیا می توانم نمونه ها را از شما دریافت کنم؟
A: بسیار تشویق می شود که از نمونه ها برای بررسی کیفیت درخواست کنید.
س:آیا می توانید قول بدهید که کالا را به موقع تحویل دهید؟
