| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AE35 |

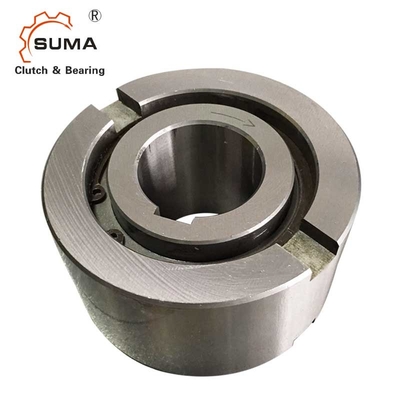

بلبرینگ های کلاچ چرخ آزاد 35*100*48 میلی متری AE35
امکانات
| نام: | بلبرینگ کلاچ یک طرفه غلتکی |
| شماره مدل | AE35 (35mmx100mmx48mm) |
| بعد، ابعاد، اندازه: | 35mmx100mmx48mm |
| مواد: | کروم استیل /GCr15 |
| سپرها: | نوع /Shield را باز کنید |
| بسته بندی: | بسته بندی انفرادی / بسته بندی صنعتی |
| نام تجاری: | سوما |
| شرایط پرداخت: | T/T، L/C;وست یونیون، پی پال |
| بازار: | اروپا 70 درصد;آسیا 20 درصد;سایر بازارها 10% |
| اصل و نسب: | استان جیانگسو |
| توضیحات: |
نوع AE یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای پشتیبانی لازم است بارهای محوری و شعاعیروغن کاری و آب بندی نیز باید توسط نصب انجام شود. |
| ویژگی های مکانیکی | قطر بیرونی اسمی یک بعد بلبرینگ استاندارد است. مسابقه داخلی به شفت کلید می خورد.نژاد بیرونی دارای تلرانس h6 است و باید در محفظه ای با تلرانس K7 نصب شود.بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند.اگر تحمل محفظه به R6 باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید آنقدر محکم باشد که پس از مونتاژ منبسط نشود.این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد. |
| زمینه های کاربردی: | خودرو؛موتور سیکلت ;ماشین آلات نساجی;ماشین آلات چاپ ;لوازم خانگی;تجهیزات ساخت و ساز؛ماشین آلات کشاورزی؛ماشین آلات پلاستیک;کاهش دهنده سرعت؛غلتک الکتریکی ;تجهیزات پزشکی ;تجهیزات تناسب اندام;ماشین آلات مواد غذایی |
داده های فنی
ابعاد و ظرفیت ها
| تایپ کنید | اندازه | سرعت بیش از حد | وزن | گشتاور را بکشید | |||||||||||
|
AE
|
دH7 (میلی متر) |
تیKN1 (Nm) |
نimax2) (دقیقه-1) |
نآمکس3) (دقیقه-1) |
دیh6 (میلی متر) |
دی5 (میلی متر) |
دی6 (میلی متر) |
L (میلی متر) |
س (میلی متر) |
f (میلی متر) |
ه (میلی متر) |
ب (میلی متر) |
تی (میلی متر) |
(کیلوگرم) |
تیآر
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
نصب و اتصال
