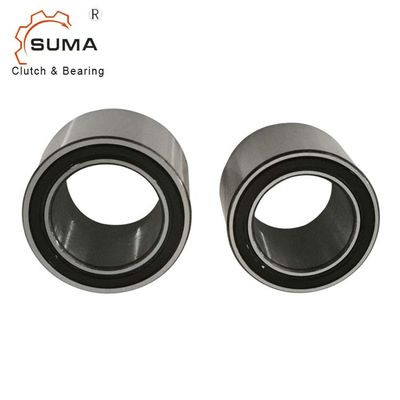

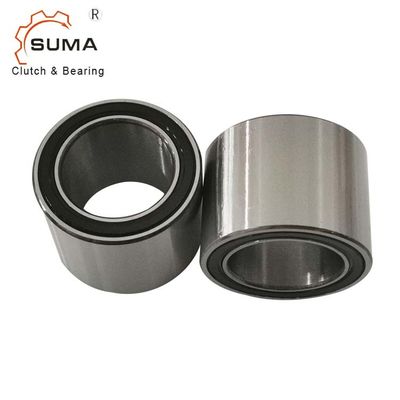

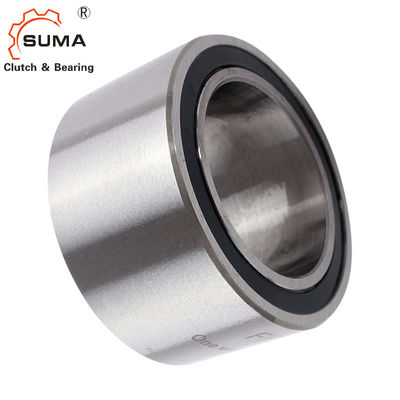

FPD453Z FPD463Z FPD473Z بلبرینگ کلاچ یک طرفه چرخ آزاد
امکانات
یاتاقان: کلاچ چرخ آزاد شامل بلبرینگ و یاطاقان غلتکی است. پشتیبانی اضافی از یاتاقان خارجی لازم نیست.
جهت بستن: فلش روی حلقه داخلی جهت بستن حلقه داخلی را مشخص می کند.
دمای عملیاتی:حداکثر100 درجه سانتیگراد
روغن کاری: روانکاری روغن مادام العمر
تحمل نصب: شفت h5;هاب H6
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
اجزاء
کلاچ چرخ آزاد Insert Element FE 400 Z ·
حلقه های بلبرینگ فولادی، سخت شده و آسیاب شده حلقه داخلی پرس تناسب حلقه بیرونی تناسب پرس ·
بلبرینگ یکپارچه ·
رولبرینگ RL 400 ·
روانکاری روغن کاری مادام العمر ·
داده های فنی
ابعاد و ظرفیت ها
مدل | د | دی | دبلیو | Tnom | nmax | Cdyn. | Cstat. | وزن | مورد شماره. |
[mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | [N] | [N] | [کیلوگرم] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2000 | 7679 | 6,397 | 0.09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2000 | 7679 | 6,397 | 0.09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1800 | 8,104 | 7,241 | 0.12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8,104 | 7,241 | 0.12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1700 | 9,201 | 8,142 | 0.15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1700 | 9,201 | 8,142 | 0.15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1500 | 10,247 | 10708 | 0.18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10,247 | 10708 | 0.18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1300 | 11642 | 13,440 | 0.23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1300 | 11642 | 13,440 | 0.23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1200 | 11,417 | 13,577 | 0.26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11,417 | 13,577 | 0.26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1100 | 13,070 | 17063 | 0.34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13,070 | 17063 | 0.34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
