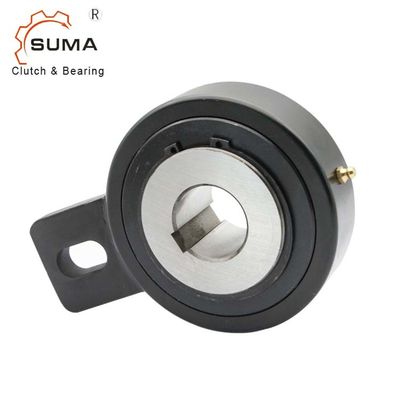

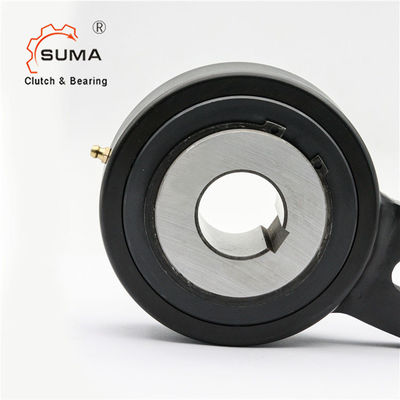

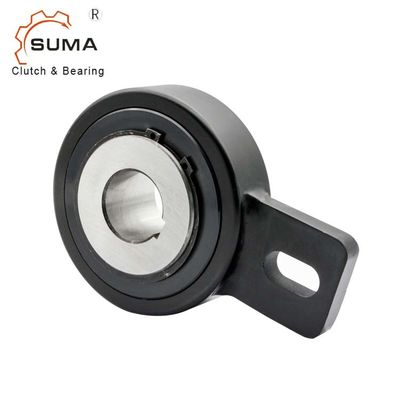

بلبرینگ کلاچ 40*132*52 میلی متری GVG40 یک طرفه
امکانات
چرخهای آزاد سری GVG با قفسهای اسپراگ هستند، مرکز بین نژاد داخلی و مسابقه بیرونی به وسیله بوشها انجام میشود.
نیروهای گشتاور با استفاده از یک کلید از شفت به سطح داخلی منتقل می شود.
تلرانس شفت باید h6 باشد.
هنگامی که از چرخ آزاد به عنوان یک وسیله بدون بازگشت استفاده می شود، اهرمی که روی مسابقه بیرونی ثابت شده است باید بین دو براکت قرار گیرد.در غیر این صورت یک پین باید وارد شود
در سوراخ حلقههنگامی که به قاب دستگاه قفل می شود، چرخش چرخ آزاد را متوقف می کند
در بوش ها، اهرم باید مقدار مشخصی فاصله داشته باشد تا امکان حرکت محوری فراهم شود.
چرخ آزاد از قبل روغن کاری شده عرضه شده است.
ابعاد و ظرفیت ها
مدل |
dH7 میلی متر |
دی میلی متر |
L میلی متر |
B1 میلی متر |
L1 میلی متر |
ب2 میلی متر |
من2 میلی متر |
من3 میلی متر |
من4 میلی متر |
وزن کیلوگرم |
حداکثر سرعت |
گشتاور نیوتن متر |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2) حداکثر سرعت مجاز
