| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GVG50 GVG60 GVG70 |

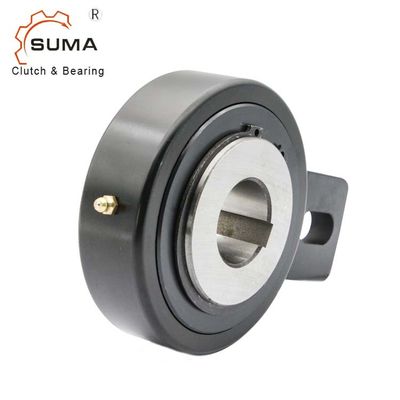

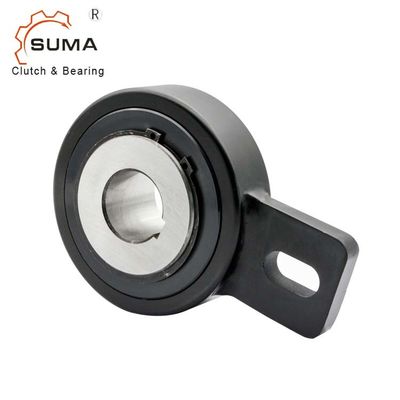

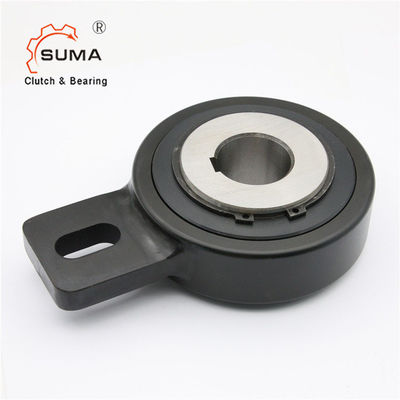

سری GVG اسپراگ نوع یک طرفه کلاچ آزاد بک استاپ GVG50 GVG60 GVG70
امکانات
بک استاپ چرخ‌های آزاد سری GVG با قفس‌های اسپراگ هستند که مرکز بین مسابقه داخلی و بیرونی توسط بوش‌ها انجام می‌شود.
نیروهای گشتاور با استفاده از یک کلید از شفت به سطح داخلی منتقل می شود.
تلرانس شفت باید h6 باشد.
هنگامی که از بک استاپ چرخ آزاد به عنوان وسیله ای بدون بازگشت استفاده می شود، اهرمی که روی مسابقه بیرونی ثابت شده است باید بین دو براکت قرار گیرد.در غیر این صورت یک پین باید وارد شود در سوراخ حلقه
هنگامی که بک استاپ چرخ آزاد به قاب دستگاه قفل می شود، چرخش چرخ آزاد را متوقف می کند. در بوش ها، اهرم باید مقدار مشخصی فاصله داشته باشد تا امکان حرکت محوری فراهم شود.
بک استاپ چرخ آزاد از قبل روغن کاری شده عرضه شده است.
ابعاد و ظرفیت ها
| مدل |
dH7 میلی متر |
دی میلی متر |
L میلی متر |
B1 میلی متر |
L1 میلی متر |
ب2 میلی متر |
من2 میلی متر |
من3 میلی متر |
من4 میلی متر |
وزن کیلوگرم |
حداکثر سرعت |
گشتاور نیوتن متر |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2) حداکثر سرعت مجاز
