دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | CF24 CF24UU |

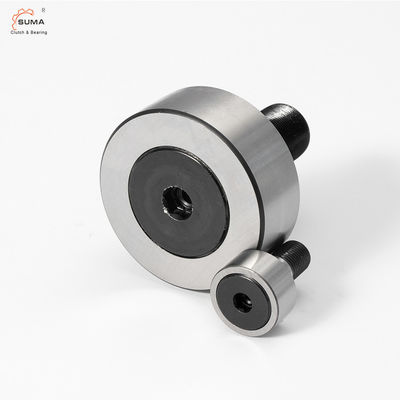

نوع شیار حلقه بیرونی استوانه ای سری CF، دنباله دار بادامک تخت CF24 CF24UU
ویژگی های Flat Cam Follower
مدل CF،حلقه بیرونی استوانه ای, نوع شیار سر تخت
مدل CF-R،حلقه بیرونی کروی, نوع شیار سر تخت
ابعاد و ظرفیت هایدنبال کننده دوربین تخت
|
گل میخ قطر
د |
مدل خیر |
ابعاد اصلی MM | ||||||||||||
|
قطر خارجی
D |
عرض حلقه بیرونی
سی |
نخ دار
جی |
G1 |
ب |
طول کلی B1 |
B2 |
B3 |
C1 |
d1 |
d2 |
rsmin |
ارتفاع شانه f (حداقل) |
||
| 5 | CF 5 | 13 | 9 | M5×0.8 | 7.5 | 10 | 23 | 13 | - | 0.5 | 3.1＊ | - | 0.3 | 9.7 |
| 6 | CF 6 | 16 | 11 | M6×1 | 8 | 12 | 28 | 16 | - | 0.6 | 4＊ | - | 0.3 | 11 |
| 8 | CF 8 | 19 | 11 | M8×1.25 | 10 | 12 | 32 | 20 | - | 0.6 | 4＊ | - | 0.3 | 13 |
| 10 | CF 10 | 22 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | - | 0.6 | 4＊ | - | 0.3 | 15 |
| 10 | CF 10-1 | 26 | 12 | M10×1.25 | 12 | 13 | 36 | 23 | - | 0.6 | 4＊ | - | 0.3 | 15 |
| 12 | CF 12 | 30 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0.6 | 6 | 3 | 0.6 | 20 |
| 12 | CF 12-1 | 32 | 14 | M12×1.5 | 13 | 15 | 40 | 25 | 6 | 0.6 | 6 | 3 | 0.6 | 20 |
| 16 | CF 16 | 35 | 18 | M16×1.5 | 17 | 19.5 | 52 | 32.5 | 8 | 0.8 | 6 | 3 | 0.6 | 24 |
| 18 | CF 18 | 40 | 20 | M18×1.5 | 19 | 21.5 | 58 | 36.5 | 8 | 0.8 | 6 | 3 | 1 | 26 |
| 20 | CF 20 | 52 | 24 | M20×1.5 | 21 | 25.5 | 66 | 40.5 | 9 | 0.8 | 8 | 4 | 1 | 36 |
| 20 | CF 20-1 | 47 | 24 | M20×1.5 | 21 | 25.5 | 66 | 40.5 | 9 | 0.8 | 8 | 4 | 1 | 36 |
| 24 | CF 24 | 62 | 29 | M24×1.5 | 25 | 30.5 | 80 | 49.5 | 11 | 0.8 | 8 | 4 | 1 | 40 |
| 24 | CF 24-1 | 72 | 29 | M24×1.5 | 25 | 30.5 | 80 | 49.5 | 11 | 0.8 | 8 | 4 | 1 | 40 |
| 30 | CF 30 | 80 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
| 30 | CF 30-1 | 85 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
| 30 | CF 30-2 | 90 | 35 | M30×1.5 | 32 | 37 | 100 | 63 | 15 | 1 | 8 | 4 | 1 | 46 |
| رتبه بندی بار پایه |
حداکثر بار مجاز F0 kN |
ظرفیت بار را پیگیری کنید | محدودیت سرعت چرخشی * | جرم | |||||||
|
مدل خیر |
با قفس | غلتک های کامل |
حلقه بیرونی استوانه ای
kN |
حلقه بیرونی کروی
kN |
با قفس
دقیقه-1 |
غلتک های کامل
دقیقه-1 |
با قفس g |
غلتک های کامل g |
|||
|
سی kN |
C0 kN |
سی kN |
C0 kN |
||||||||
| CF 5 | 3.14 | 2.77 | - | - | 1.42 | 2.25 | 0.53 | 29000 | - | 10.5 | - |
| CF 6 | 3.59 | 3.58 | 6.94 | 8.5 | 2.11 | 3.43 | 1.08 | 25000 | 11000 | 18.5 | 19 |
| CF 8 | 4.17 | 4.65 | 8.13 | 11.2 | 4.73 | 4.02 | 1.37 | 20000 | 8700 | 28.5 | 29 |
| CF 10 | 5.33 | 6.78 | 9.42 | 14.3 | 5.81 | 4.7 | 1.67 | 17000 | 7200 | 45 | 46 |
| CF 10-1 | 5.33 | 6.78 | 9.42 | 14.3 | 5.81 | 5.49 | 2.06 | 17000 | 7200 | 60 | 61 |
| CF 12 | 7.87 | 9.79 | 13.4 | 19.8 | 9.37 | 7.06 | 2.45 | 14000 | 5800 | 95 | 97 |
| CF 12-1 | 7.87 | 9.79 | 13.4 | 19.8 | 9.37 | 7.45 | 2.74 | 14000 | 5800 | 105 | 107 |
| CF 16 | 12 | 18.3 | 20.6 | 37.6 | 17.3 | 11.2 | 3.14 | 10000 | 4500 | 170 | 173 |
| CF 18 | 14.7 | 25.2 | 25.2 | 51.3 | 26.1 | 14.4 | 3.72 | 8500 | 3800 | 250 | 255 |
| CF 20 | 20.7 | 34.8 | 33.2 | 64.8 | 32.1 | 23.2 | 8.23 | 7000 | 3400 | 460 | 465 |
| CF 20-1 | 20.7 | 34.8 | 33.2 | 64.8 | 32.1 | 21 | 7.15 | 7000 | 3400 | 385 | 390 |
| CF 24 | 30.6 | 53.2 | 46.7 | 92.9 | 49.5 | 34.2 | 10.5 | 6500 | 2900 | 815 | 820 |
| CF 24-1 | 30.6 | 53.2 | 46.7 | 92.9 | 49.5 | 39.8 | 12.9 | 6500 | 2900 | 1140 | 1140 |
| CF 30 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 52.6 | 14.9 | 5000 | 2300 | 1870 | 1870 |
| CF 30-1 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 56 | 16.1 | 5000 | 2300 | 2030 | 2030 |
| CF 30-2 | 45.4 | 87.6 | 67.6 | 145 | 73.7 | 59.3 | 17.3 | 5000 | 2300 | 2220 | 2220 |
