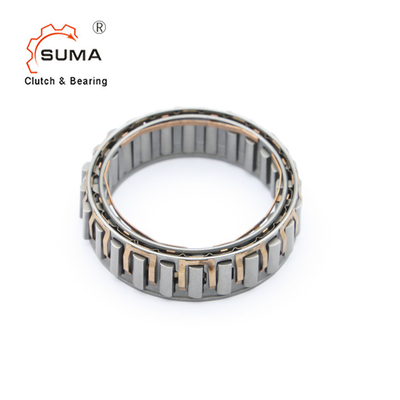

Sprag یاتاقان یک طرفه کلاچ سرگردان GP4445A سری GP
معرفی مختصر
سری GP یک قفس با عناصر تماسی است که به صورت چرخ آزاد در مسابقات در حال اجرا هستند که عمدتاً بر حسب اینچ اندازه گیری می شوند.
ابعاد کوچکتر و گشتاور انتقال بالا راه حل های فنی و صرفه جویی جالبی را ارائه می دهد.
نصب چندین قفس در کنار هم باعث افزایش گشتاور می شود.
لازم است یک یا دو یاتاقان در کنار چرخ آزاد قرار دهید تا مسابقه بیرونی بتواند به صورت مرکزی به سمت چرخ داخلی بچرخد.
هنگامی که مسابقه کشویی در صندلی ها یا روی شفت ها ماشین کاری می شود، مشخصات زیر وجود دارد
1) باید به سختی سطح 60/62 HRC پایبند باشد
2) حداقل 1 میلی متر عمق تمپر پس از آسیاب
3) از چرخش متحدالمرکز مسابقات اطمینان حاصل کنید
4) روانکاری مناسب برای کاربرد.
ابعاد و ظرفیت ها
اندازه | گشتاور | سرعت بیش از حد [دقیقه-1] |
Øa + 0,008 - 0,005 |
Øc 0,013 ± |
فضای اسپراگ | هدقیقه | Ødmin | Øbmax | تعداد کلیپ ها | تعداد شاخه ها | وزن | |
تیKN1[Nm] | nimax2 | نآمکس2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
GP12334C* | 4800 | 1500 | 750 | 123.34** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
یادداشت
1) T max = 2 × T KN
» به صفحه انتخاب 12 تا 19 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
*) فلنج مرکزی قفس داخلی در مقابل قرار دارد
سمت
**) افزایش تحمل به 0,013 ± مجاز است
