دنبال کننده بادامک تایپ گل میخ
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MCFR16 MCFR16SBX |

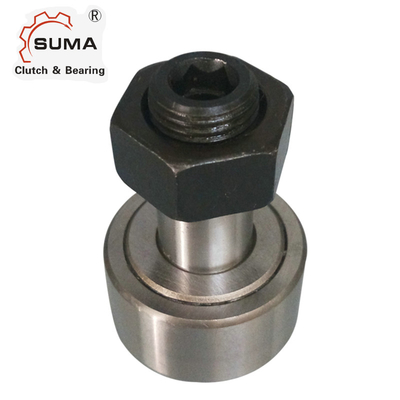

بلبرینگ های دنباله دار بادامک نوع قفس سری MCFR با گل میخ MCFR16 MCFR16SBX
ویژگی هایقفس نوع دنبال کننده بادامک
حلقه بیرونی بلبرینگ MCFR Cam Follower از یک غلتک استوانه ای کامل با دیواره حلقه بیرونی ضخیم استفاده می کند.قطر بیرونی غلتک دارای شکل استوانه ای و قوسی است که با توجه به کاربرد می توان آن را به گونه ای طراحی کرد که با سطح راهرو مطابقت داشته باشد.با استفاده از این حلقه بیرونی، غلتک ها می توانند مستقیماً در مسیر مسابقه غلت بزنند و بارهای سنگین تر و بارهای ضربه ای را تحمل کنند.
غلتک بادامکی از غلتک اصلی، غلتک جانبی، سر شفت و صفحه پوشش تشکیل شده است.
پارامتر فنی MCFR Cage Type Cam Follower
|
بدون مهر و موم BRGنه (1) |
مهر و موم شده BRGنه (1) |
DIA غلتکی.RD NOM. (2) |
غلتک WIDTH W +0.00 -0.12 |
STUD DIA. SD NOM.(3) |
STUD L'GTH. SL NOM. |
به طور کلی طول L NOM. |
ENDPLATE پسوند E NOM. |
نخ |
نخ طول TL MIN |
سوراخ روغن |
|
|
(HC) NOM. |
(HD) NOM. |
||||||||||
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | |||
| MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
|
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0.6 | M6x1 | 9 | - | - |
|
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0.6 | M8x1.25 | 11 | - | - |
|
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
|
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
|
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
|
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
|
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 18 | 8 | 3 |
|
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 |
|
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 20 | 10 | 3 |
|
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
| سلسله | ویژگی های ساخت و ساز |
|
MCF MCFE MCF-X MCF-B، MCF-BX MCF-S، MCF-SBX MCFR MCFRE MCFR-X MCFR-B، MCFR-BX MCFR-S، MCFR-SBX MCFD MCFDE MCFD-X |
مکمل کامل غلتک های سوزنی با یقه عجیب و غریب با قطر بیرونی استوانه ای با سوراخ شش ضلعی با مهر و موم غلتک های سوزنی در قفس با یقه عجیب و غریب با قطر بیرونی استوانه ای با سوراخ شش ضلعی با مهر و موم غلتک های استوانه ای کامل با یقه عجیب و غریب با قطر بیرونی استوانه ای |
سوالات متداول
س:چگونه بسته بندی می کنیددنبال کننده دوربین?
س:آیا می توانم نمونه ها را از شما دریافت کنم؟
A: بسیار تشویق می شود که از نمونه ها برای بررسی کیفیت درخواست کنید.
س:آیا می توانید قول بدهید که کالا را به موقع تحویل دهید؟
